Různé oceli

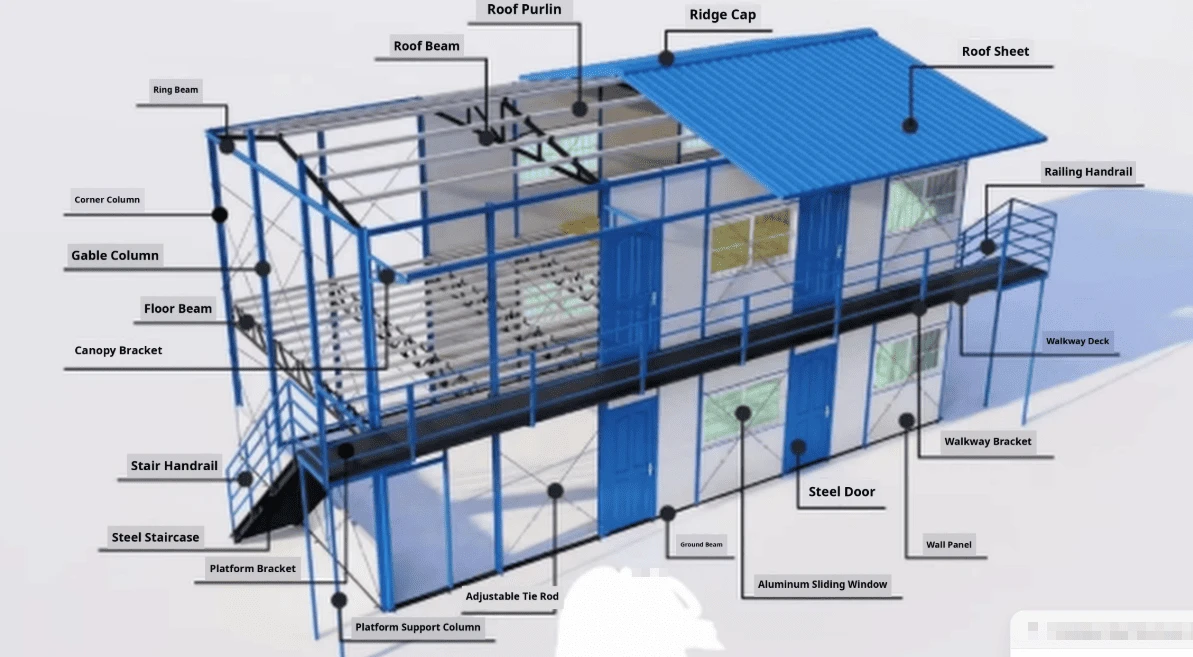

Různá ocel označuje všechny -neprimární konstrukční ocelové součásti potřebné k dokončení budovy nebo průmyslového zařízení. Zatímco sloupy, nosníky, vazníky, vaznice a hlavní spoje z konstrukční oceli tvoří primární nosný-rám, jiná ocel pokrývá sekundární komponenty, díky nimž je konstrukce funkční, bezpečná a přístupná pro obyvatele a personál údržby.

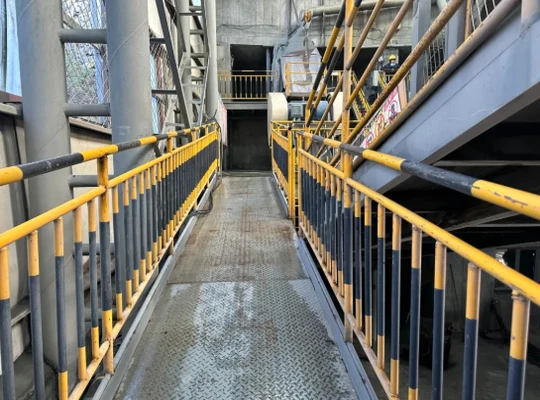

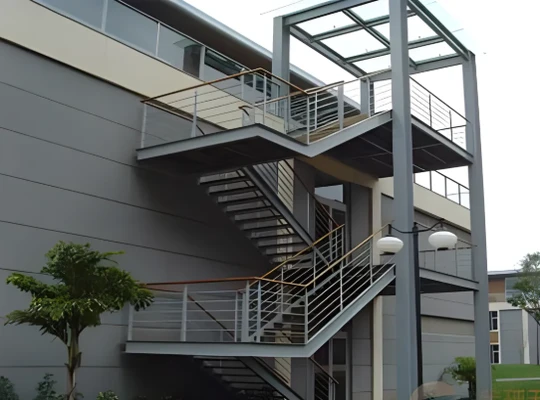

Rozsah různé oceli obvykle zahrnuje schody a schodišťové stupně, zábradlí a zábradlí, ocelové rošty a podlahové desky, žebříky a přístupové plošiny, stupačky a bezpečnostní klece, okapy a odvodňovací prvky, vložky, patníky, podpěry zařízení a architektonické kovové práce. V praxi jakákoliv ocelová položka, která není součástí hlavního konstrukčního rámu, ale je vyžadována projektem, spadá pod různé oceli – proto se jí v severoamerickém stavebním průmyslu také říká „různé kovy“.





I když různé oceli představují menší tonáž ve srovnání s primární konstrukční ocelí, je rozhodující pro dokončení projektu a shodu. Schodiště a zábradlí přímo ovlivňují bezpečnost personálu a musí splňovat požadavky OSHA, IBC a místních stavebních předpisů. Rošty a plošiny určují nosnost chodníku a protiskluznost. Žlaby a odvodňovací systémy chrání konstrukci před poškozením vodou. Protože tyto součásti zahrnují rozsáhlé výrobní detaily – spoje, svary, povrchové úpravy a soulad s normami – různé oceli často vyžadují větší inženýrskou pozornost na tunu než primární konstrukční ocel.









Různé ocelové produkty GNEE byly vyváženy do průmyslových závodů, komerčních budov a infrastrukturních projektů v jihovýchodní Asii, na Středním východě, v Africe a Jižní Americe. Naše výroba zahrnuje schodiště, zábradlí, mříže, patky, žebříky a drenážní systémy – vyrobené tak, aby splňovaly různé podmínky na místě, mezinárodní normy a regulační rámce.





Výrobní schopnosti



Naše výrobní zařízení je vybaveno CNC řezáním, stříháním, děrováním, vrtáním, tryskáním a lakováním pro různé zpracování oceli.



Položka	Zařízení	Aplikace na různé oceli

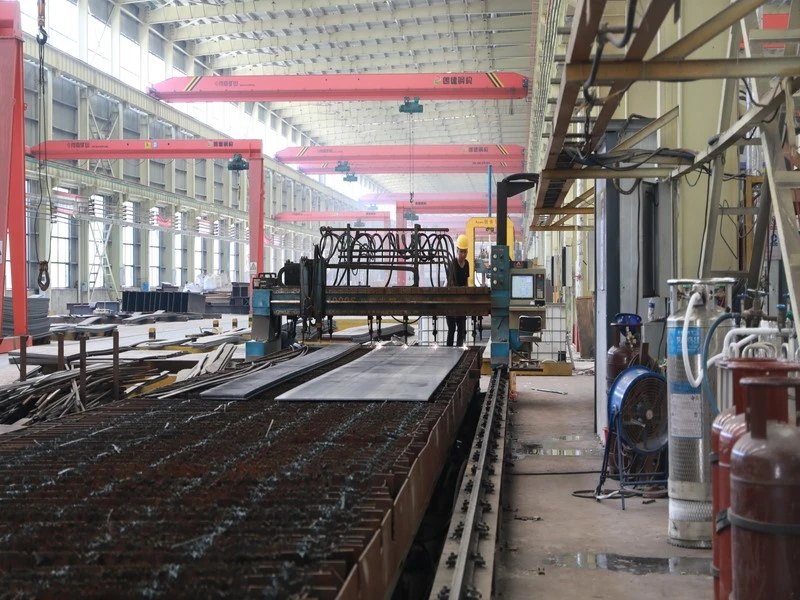

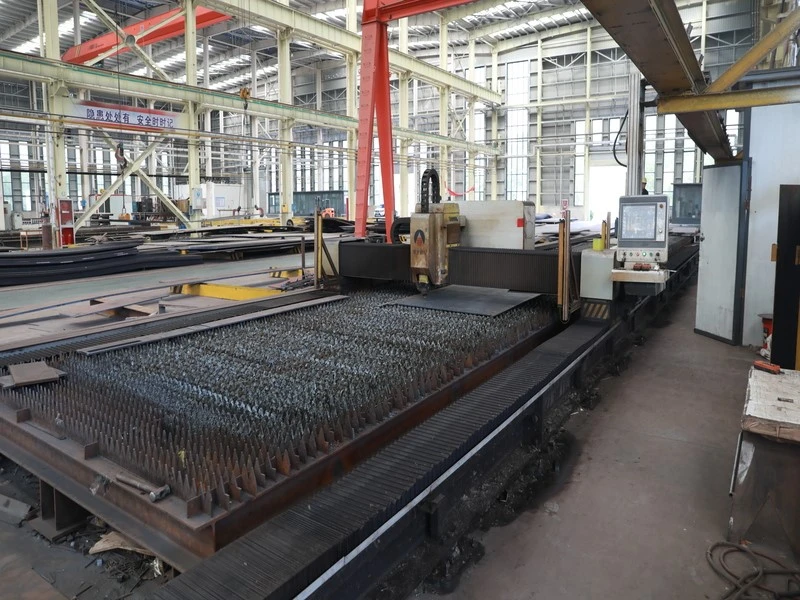

Řezání	CNC souřadnicový řezací stroj 3,2 m × 23 m; portálový CNC řezací stroj	Schodišťové pasy, nášlapy, podstupnice, základové desky

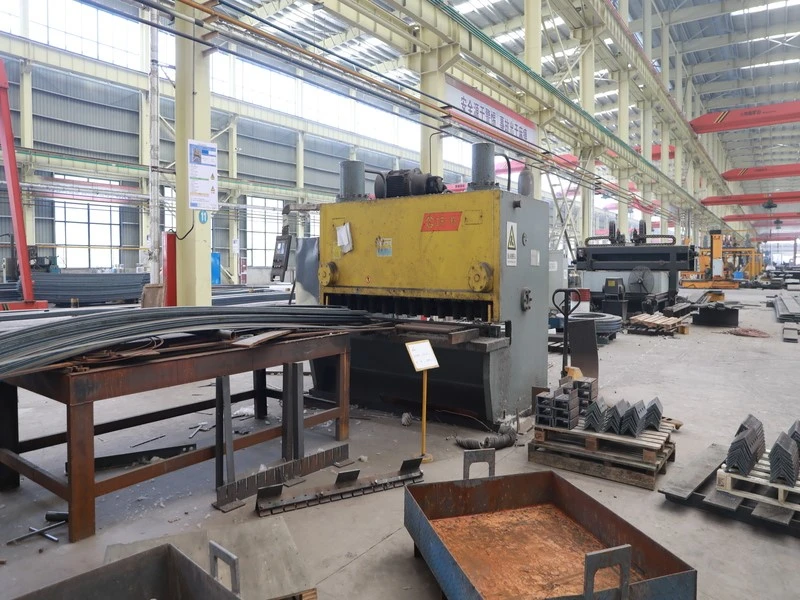

Stříhání	25mm × 2500mm CNC hydraulické nůžky na gilotinu	Okapové plechy, přířezy tope board, tenké plechy

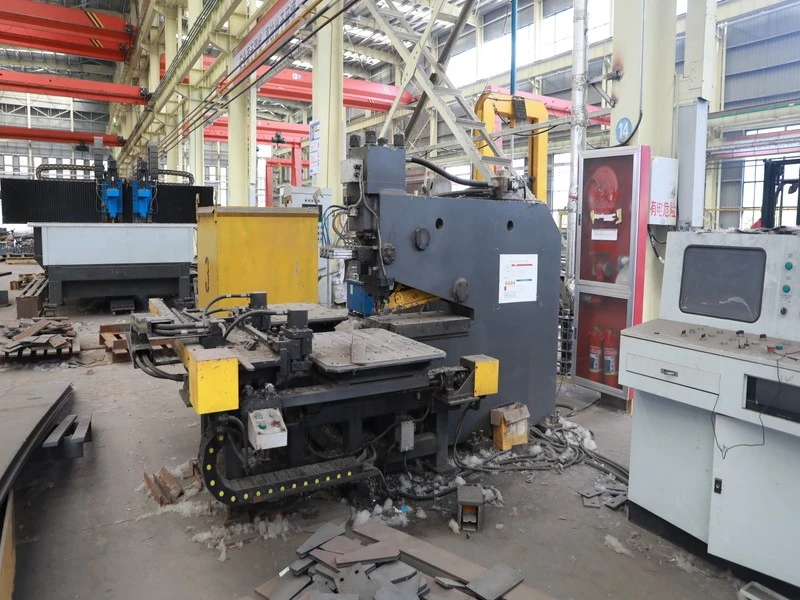

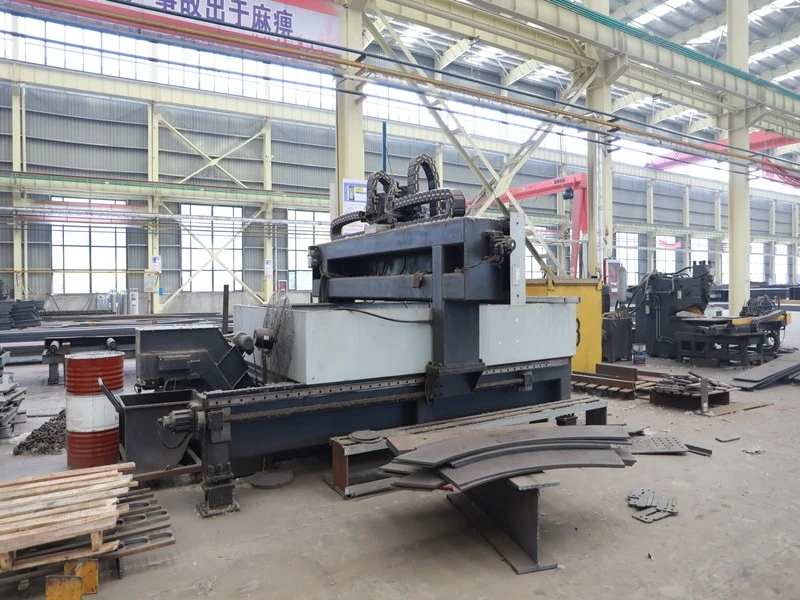

Děrování a vrtání	CNC vysekávací a vrtací stroj; CNC desková vrtačka	Otvory v základní desce zábradlí, otvory pro upevnění

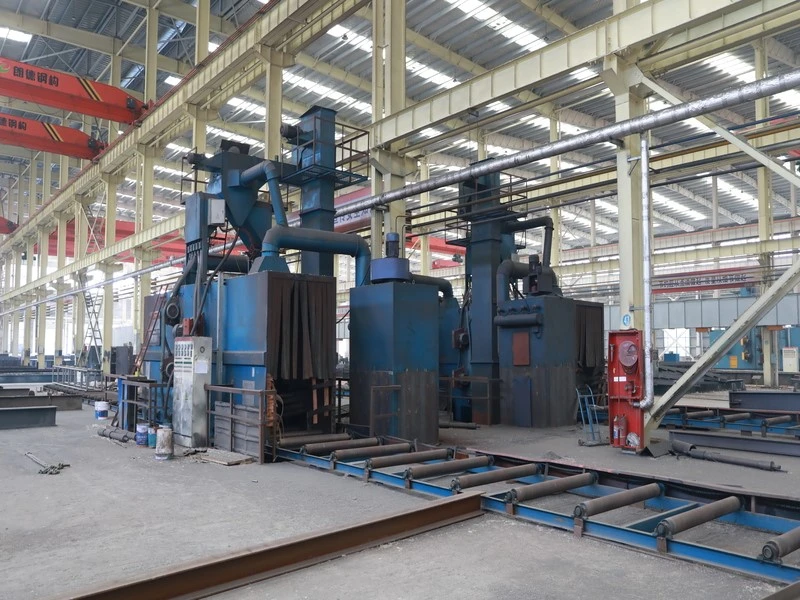

Příprava povrchu	Tryskací stroj	Odstranění rzi před lakováním

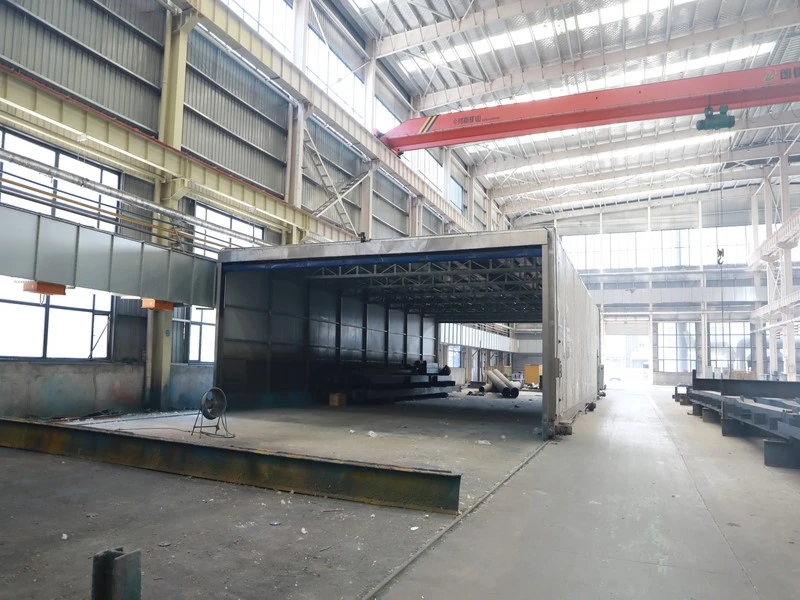

Malování	Stříkací kabina	Základní a konečný nátěr

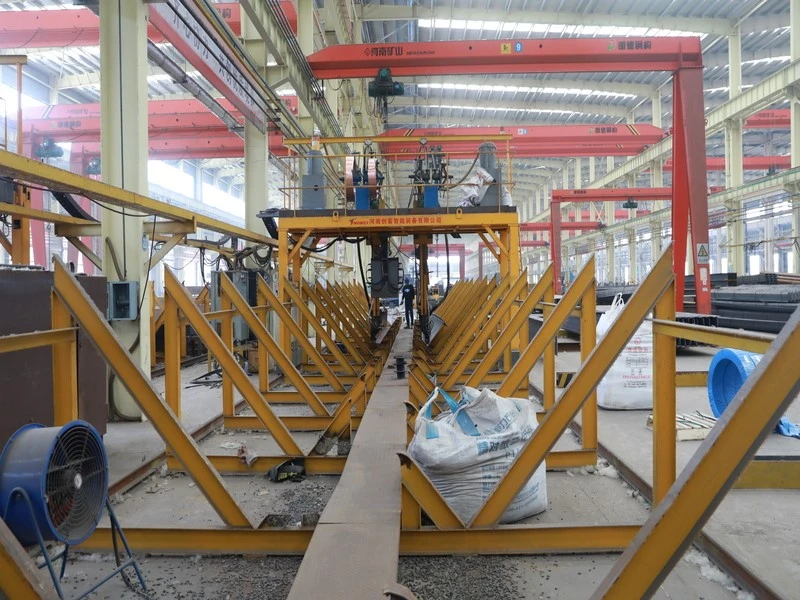

Svařování	SAW, MIG/MAG, TIG	Montážní svařování pro schody, zábradlí, okapy





Výrobní proces



Naše výroba různé oceli se řídí efektivním procesem od suroviny až po hotový výrobek.

Fáze	Operace	Kontrolní bod
1. Řezání	CNC řezání a stříhání plechů, tyčí a profilů dle dílenských výkresů	Typická tolerance ±2 mm; podle projektové specifikace nebo dílenského výkresu
2. Děrování a vrtání	Otvory pro šrouby a upevňovací otvory na základních deskách a spojovacích deskách	Typická poloha otvoru ±1,5 mm; podle požadavků na design; odjehlování
3. Svařovací sestava	Montáž-a svařování sestav schodišť, zábradlí, okapů a patek	Velikost a délka svaru podle projektové specifikace; AWS D1.1 jako reference; vizuální kontrola
4. Příprava povrchu	Tryskání k odstranění rzi a okují	Čistota povrchu dle ISO 8501-1 Sa 2.5
5. Malování	Základní a konečný nátěr v lakovací kabině	Tloušťka povlaku podle projektové specifikace
6. Závěrečná kontrola	Kontrola rozměrů, kontrola svaru, kontrola povlaku	Podle dílenských výkresů a projektové specifikace









Každá zakázka různé oceli prochází před odesláním pěti{0}}fázovým kontrolním procesem. Udržujeme plnou sledovatelnost od suroviny až po hotový výrobek a poskytujeme kompletní dokumentaci kvality pro vývozní celní odbavení a schválení klientem.



Proces kontroly kvality

Fáze	Obsah kontroly	Metoda / Standard
1. Příchozí materiál	Ověření jakosti materiálu, kontrola rozměrů, kontrola povrchových vad	Recenze MTC + test spektrometrem
2. In-Proces Welding	Vizuální kontrola svaru, měření velikosti svaru	AWS D1.1, ISO 5817
3. NDT (podle potřeby)	Ultrazvukové testování (UT), testování magnetických částic (MT) na kritických svarech	ISO 17640 / ISO 17638
4. Kontrola galvanizace	Tloušťka povlaku, přilnavost, rovnoměrnost povrchu	ISO 1461, ASTM A123
5. Závěrečná kontrola	Kontrola rozměrů, lícování sestavy-, povrchová úprava, kontrola balení	Výkresy projektové dílny



K dispozici je kontrolní seznam dokumentů

Dokument	Účel
Certifikát o zkoušce materiálu (MTC)	Potvrzuje kvalitu suroviny a chemické složení
Osvědčení o zkoušce mlýna	Návaznost na tepelné číslo ocelárny
Certifikát galvanizace	Potvrzuje tloušťku povlaku podle ISO 1461
Zpráva NDT	Výsledky kontroly svarů (UT/MT)
Zpráva o kontrole třetí-strany	Inspekční certifikát SGS / BV / TÜV (na vyžádání)
Výkresy obchodu	Jako-výkresy pro instalaci
Seznam balení & CO	Dokumenty pro celní odbavení pro export







Vyrábíme různé ocelové komponenty ve třech materiálových kategoriích. Každý materiál je vybrán na základě servisního prostředí, specifikace projektu a příslušného stavebního předpisu.



Materiál	Známky a ekvivalenty	Povrchová úprava	Typické aplikace	Servisní prostředí
Uhlíková ocel	Q235 / Q345 (ASTM A36 / A572 Gr.50, BS EN 10025 S235JR / S355JR, JIS SS400 / SM490, AS/NZS 3678 Grade 250 / 350)	Dílenský základní nátěr, alkydová barva, epoxidový nátěr	Vnitřní ocelové schody, schodišťové stupně, schodišťové výztuhy, konstrukční zábradlí, potrubní zábradlí, ocelové patky, podestové rošty, podlahové desky	Suché, vnitřní, kontrolované prostředí
Žárově-galvanizovaná ocel	Q235 / Q345 se zinkovým povlakem (ASTM A123, ISO 1461, AS 1216)	Žárové-galvanizace ponorem, zinkový povlak průměr Větší nebo rovna 70 μm (materiál Větší nebo rovna 6 mm)	Pozinkované schodišťové stupně, pozinkované chodníkové rošty, pozinkovaná zábradlí, pozinkované žebříky, bezpečnostní klece, pozinkované patky	Venku, vlhkost, déšť, vystavení povětrnostním vlivům
Nerez	SS304 / SS316 (ASTM A240 pro desku/plech/pás, ASTM A276 pro tyče, ASTM A312/A554 pro trubky; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Mořené, pasivované, kartáčované, zrcadlově leštěné	Nerezové žlaby, svody, svařované nerezové zábradlí, nerezové schodišťové systémy, nerezové podestové rošty	Pobřežní, námořní, chemické, petrochemické, potravinářské-třídy

Poznámka: Kvalita materiálu se vybírá na základě specifikace vašeho projektu, příslušného stavebního předpisu a servisního prostředí.





V GNEE chápeme, že schválení materiálu je často první překážkou při exportních objednávkách různé oceli – zámořští klienti specifikují jakosti podle svých místních kódů a před výrobou musí být potvrzena rovnocennost. Níže uvádíme naše standardní jakosti materiálů s mezinárodními ekvivalenty, logiku výběru podle projektu-na základě našich zkušeností s výrobou a pokyny k náhradě materiálů, které vám pomohou určit a schválit správný materiál pro váš projekt.



Materiálové třídy a mezinárodní ekvivalenty



Vyrábíme různé oceli v následujících jakostech uhlíkové oceli, galvanizované oceli a nerezové oceli. Níže uvedená tabulka ukazuje ekvivalenty mezi hlavními mezinárodními standardy.



Typ materiálu	Čína GB	USA ASTM	Evropa BS EN	Japonsko JIS	Austrálie AS	Typická aplikace na různé oceli
Uhlíková ocel	Q235	A36	S235JR	SS400	Stupeň 250	Vnitřní schodiště, zábradlí, stupačky
Uhlíková ocel	Q345	A572 Gr.50	S355JR	SM490	Třída 350	Masivní-rošty, schodišťové nosníky, rámování plošin
Pozinkovaná ocel	Q235 žárově-pozinkováno	A36 + A123	S235JR + ISO 1461	SS400 + JIS H8641	Třída 250 + AS 1216	Venkovní zábradlí, chodníky, žebříky
Nerez	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Žlaby, svařované zábradlí (obecně)
Nerez	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	Pobřežní žlaby, zábradlí chemických provozů



Výběr materiálu-projektu



Na základě našich zkušeností s výrobou napříč průmyslovými, komerčními a infrastrukturními projekty doporučujeme následující materiály podle typu projektu.



Typ projektu	Typické položky z různých ocelí	Doporučený materiál	Důvod
Průmyslový sklad (suchý, vnitrozemí)	Schodiště, rošty, prkénka	Uhlíková ocel Q235, lakovaná	Nákladová-efektivita; kontrolované prostředí
Průmyslový závod (vlhký, venkovní přístup)	Venkovní schodiště, pochozí mříže, zábradlí	Q345 žárově-pozinkováno	Vyšší pevnost + zinkový povlak pro venkovní použití

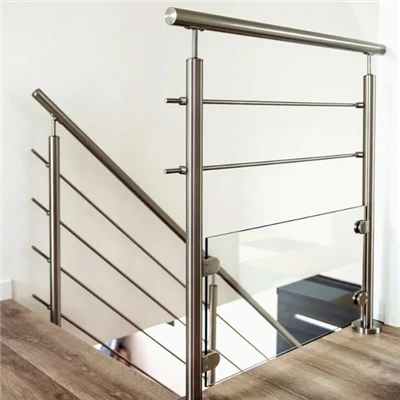

Komerční budova (architektonická)	Schodišťové zábradlí, balustrády, dekorativní kovovýroba	SS304 nebo uhlíková ocel s práškovým-nástřikem	Je vyžadována estetická úprava

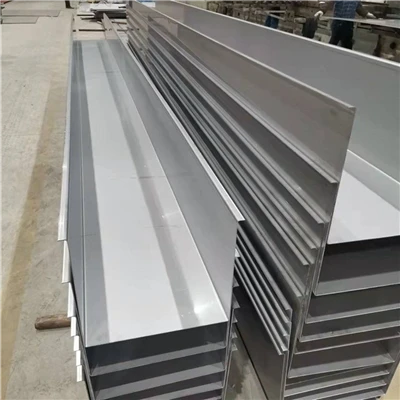

Pobřežní / námořní struktura	Žlaby, žebříky, podestové rošty	SS316	Odolnost vůči chloridům
Chemický / petrochemický závod	Schodišťové systémy, rošty, bezpečnostní klece	SS316 nebo Q345 s těžkým zinkováním	Korozivní prostředí
Elektrárna / těžký průmysl	Plošinové rošty,-těžká schodiště, trubková zábradlí	Q345 žárově-pozinkováno	Vysoká zátěž + venkovní odolnost
Potravinářské / farmaceutické zařízení	Zábradlí, odvodňovací žlaby, plošiny	SS304 s mořeným povrchem	Hygienický požadavek



Srovnání nákladů na materiál



Nabízíme následující srovnání nákladů, které vám pomůže optimalizovat specifikaci materiálu v rámci vašeho rozpočtu projektu.



Materiál	Index nákladů (Q{0}})	Rozpočtová strategie Poznámka
uhlíková ocel Q235 (lakovaná)	1.0	Nejhospodárnější pro vnitřní / obecné použití
uhlíková ocel Q345 (lakovaná)	1.05–1.10	Použití tam, kde je požadována vyšší nosnost
Žárově-pozinkováno (Q235/Q345)	1.15–1.25	Standardní volba pro venkovní různé oceli
Nerezová ocel SS304	2.5–3.0	Vyhrazujte si viditelné/korozivní-položky
Nerezová ocel SS316	3.5–4.0	Rezerva pouze pro pobřežní / chemická prostředí

Poznámka: U projektů s omezeným rozpočtem často doporučujeme smíšenou-materiálovou strategii – galvanizovanou uhlíkovou ocel pro konstrukční prvky (schody, mříže) a nerezovou ocel pouze pro prvky s kritickou korozí-(okapní žlaby, pobřežní zábradlí) – k optimalizaci celkových nákladů na projekt bez obětování výkonu.



Klíčová kritéria výběru



Kromě materiálu a nákladů určují následující faktory, zda různé ocelové součásti fungují správně v provozu.



Kategorie	Zvažování výběru klíče

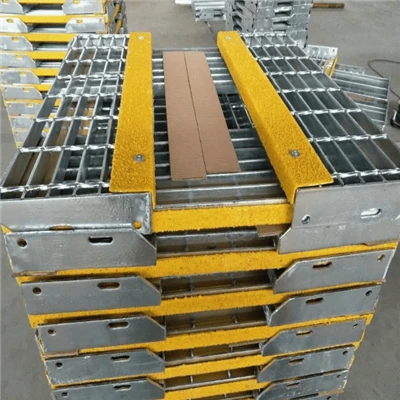

Schodišťové systémy	Úhel určuje typ: standardní schody 30 stupňů –45 stupňů, lodní žebříky 50 stupňů –70 stupňů, pevné žebříky 75 stupňů – 90 stupňů. Definujte úhel včas.

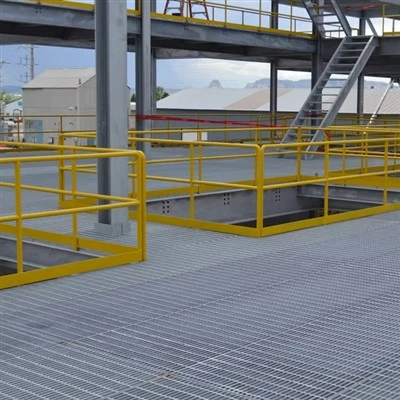

Zábradlí a zábradlí	Výška/zátěž se liší podle normy: OSHA 42" / 200 lbf; BS EN ISO 14122 1, 000 mm / 1 000 N. Před výrobou potvrďte řídící kód.

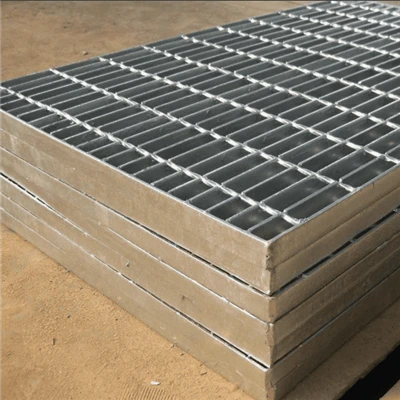

Ocelová mřížka	Vroubkovaný povrch povinný pro mastná/vlhká prostředí. Pro provoz vozidel, velikost nosných tyčí podle tabulek zatížení NAAMM – poddimenzování je běžnou chybou.
Bezpečnostní příslušenství	Na otevřených{0}}stranných platformách nad 4 stopy (OSHA) jsou vyžadovány špičky. Venku používejte žárové zinkování-ponořením – lakované desky s patkou na základně korodují.

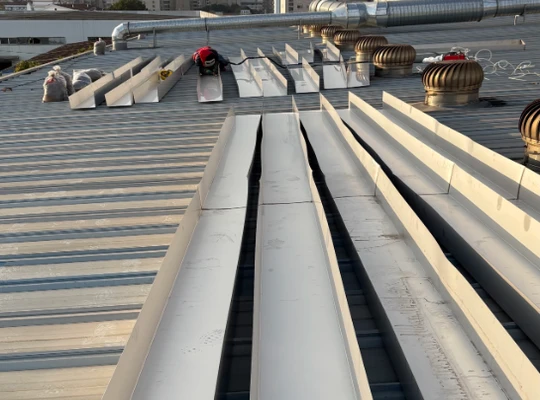

Odvodnění	Profil/tloušťka žlabu musí odpovídat oblasti povodí a srážek. Pobřežní projekty: SS316 s mořenou povrchovou úpravou – jámy SS304 za 5–10 let.

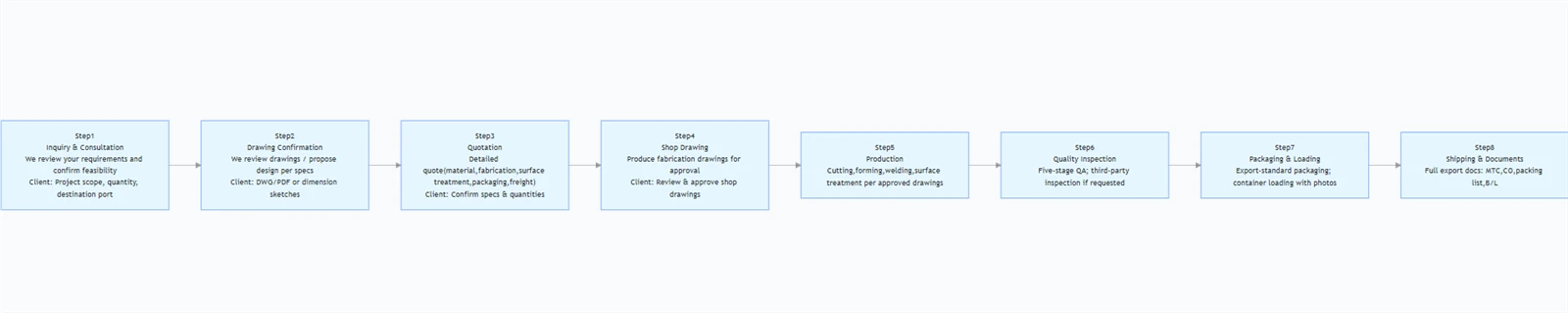

Většina zakázek na různé oceli se vyrábí na zakázku-na základě projektových výkresů. Náš proces je navržen tak, aby minimalizoval komunikační mezery a zajistil, že dostanete přesně to, co váš projekt vyžaduje – od prvního dotazu až po naložení kontejneru.



Krok	Fáze	Co se stane	Co od vás potřebujeme
1	Poptávka a konzultace	Zkontrolujeme vaše požadavky a potvrdíme proveditelnost	Rozsah projektu, množství, cílový přístav
2	Potvrzení výkresu	Zkontrolujeme vaše výkresy nebo navrhneme návrhy na základě specifikací	Výkresy (DWG/PDF), nebo skici s kótami
3	Citát	Podrobná nabídka včetně materiálu, výroby, povrchové úpravy, balení, dopravy	Potvrzení specifikací a množství
4	Obchod Kreslení	Před výrobou vyrobíme výrobní výkresy pro vaše schválení	Kontrola a schválení dílenských výkresů
5	Výroba	Řezání, tváření, svařování, povrchová úprava dle schválených výkresů	—
6	Kontrola kvality	Pět{0}}fázová kontrola podle našeho procesu kontroly kvality; na požádání-kontrola třetí stranou	—
7	Balení a nakládání	Exportujte-standardní balení; nakládání kontejnerů s fotografiemi	—
8	Doprava a dokumenty	Kompletní exportní dokumenty (MTC, CO, balicí list, B/L) poskytnuty	—







Různé ocelové součásti se liší tvarem a velikostí a vyžadují přizpůsobená řešení balení pro bezpečnou námořní přepravu. Níže jsou uvedeny informace, které potřebujete k naplánování objednávky – dodací lhůty, minimální množství, způsoby balení a možnosti dopravy.



Metody balení



Každý typ produktu je zabalen podle své geometrie, hmotnosti a povrchové úpravy, aby nedošlo k poškození při manipulaci a námořní přepravě.

Produkt	Způsob balení	Ochrana
Ocelové rošty	Ocelové palety, svázané s popruhy	Separátory mezi vrstvami, aby se zabránilo poškození zinkem; vysoušecí sáčky
Schodišťové systémy	Ocelové rámy přišroubované k paletám	Rohové chrániče na zábradlí; bublinková fólie na okrajích
Zábradlí a zábradlí	Dřevěné bedny	Jednotlivé objímky na kolejničkách z nerezové oceli, aby se zabránilo poškrábání
Žlaby	Usazeno v dřevěných pouzdrech	Pěnové vložky mezi profily; utěsněné proti vlhkosti

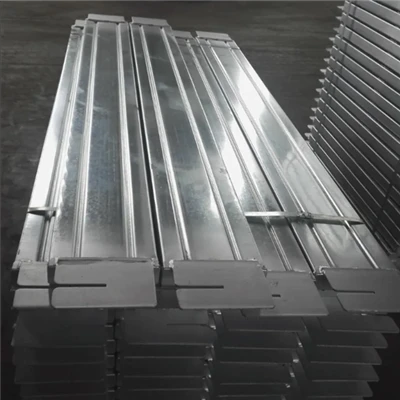

Prkénka na špičky	Baleno na paletách	Chrániče hran; voděodolný obal



Možnosti dopravy



Nabízíme flexibilní dodací podmínky a několik nakládacích přístavů, aby vyhovovaly logistice vašeho projektu. Naložení kontejneru je zdokumentováno fotografiemi před uzavřením pro vaše ověření.



Položka	Možnosti	Poznámky
Přepravní podmínky	FOB, CIF, CFR, DAP	Flexibilní podle vašich preferencí
Typ kontejneru	20GP, 40GP, 40HQ / 20GP,40GP,40HQ	LCL k dispozici pro vzorové objednávky
Načítání fotografií	Dodává se před uzavřením nádoby	Pro vaše ověření kvality balení a nakládky
Sledování	Aktualizace čísla kontejneru a zásilky	Dodáváno po načtení



Dodací lhůta a MOQ



Typ produktu	Dodací lhůta	MOQ
Ocelové rošty	15–25 dní	100 m²
Zábradlí a zábradlí	25–35 dní	200 m
Schodišťové systémy	25–35 dní	5 sad
Prkénka na špičky	15–25 dní	200 m
Žlaby	20–30 dní	500 m
Zakázkové zhotovení	35–45 dní	Dohodnutelné

Poznámka: Ukázkové objednávky a malé zkušební objednávky jsou vítány. Rychlá výroba k dispozici s dodatečnými poplatky.







Jako jeden z nejprofesionálnějších výrobců a dodavatelů různé oceli v Číně máme-přední světové výrobní zařízení a silné výrobní kapacity. Ujišťujeme vás, že si z naší továrny koupíte přizpůsobenou různé oceli za konkurenceschopnou cenu. Pro cenovou nabídku nás nyní kontaktujte.
