Sloupy a trámy

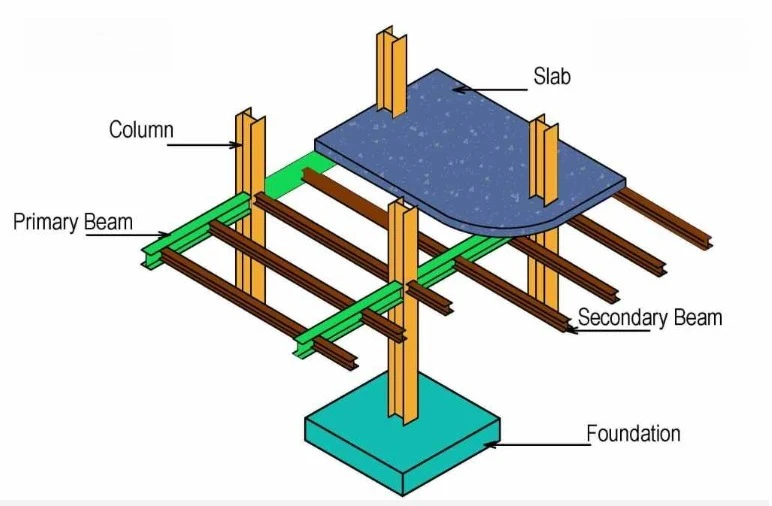

A ocelový sloupje vertikální nosný prvek-, který přenáší tlaková zatížení z trámů, podlah a střech dolů do základů. Aocelový nosníkje vodorovný prvek, který přenáší zatížení přes pole a přenáší je na sloupy nebo stěny. Společně tvoří nosný-rám budovy: zatížení se šíří z desky, přes nosník, do sloupu a dolů k základům. Výběr správné sekce a třídy pro každou roli je to, co udržuje konstrukci bezpečnou a hospodárnou.







Každý typ vyhovuje jinému zatížení, rozpětí a estetice. Zde je, co každý z nich je, kam se hodí a proč si ho vybrat.







Výše uvedené kategorie představují standardní typy konstrukčních prvků používané v ocelových konstrukcích. Vyrábíme v rámci každého typu; nestandardní sekce lze zkonstruovat na vyžádání.

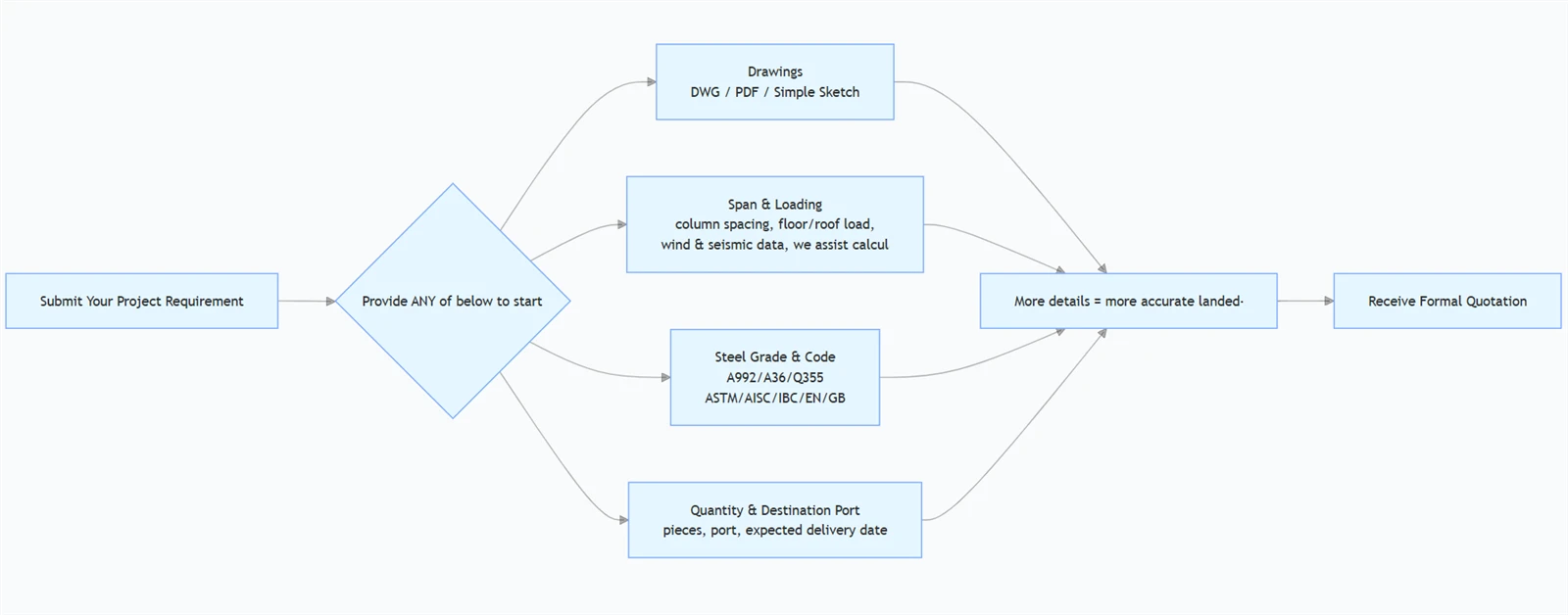

Chcete-li citovat přesně, zašlete nám cokoli z následujícího (pro začátek stačí náčrt):



 Výkres— DWG, PDF nebo jednoduchý náčrt.

 Rozpětí a zatížení— velikost pole, zatížení podlahy/střechy, požadavky na vítr nebo seismické zatížení (můžeme pomoci vypočítat).

 Třída oceli a kód— A992 / A36 / Q355 a ASTM / AISC / IBC, EN nebo GB podle požadavků vašeho webu.

 Množství a místo určení— kusů, port a cílové datum dodání.







Každý řádek níže odpovídá konkrétní obavě, kterou kupující B2B vyvolávají před objednávkou, s důkazem, který vám můžeme skutečně ukázat.



Vaše starost	Co vlastně děláme	Důkaz, který můžete zkontrolovat
Bude se hodit k mým kresbám?	Vyrobte ze svého DWG/náčrtu s vlastními délkami, stěnami a spoji	Schválené výrobní výkresy před výrobou
Je třída oceli skutečná?	Frézování CQC/materiálové certifikáty na teplo, svařování přizpůsobené jakosti	Chemické a mechanické zprávy za šarži
Jak se kontroluje kvalita?	Systém ISO 9001, svářečky AWS D1.1, NDT na kritických svarech	Kontrolní fotografie + záznamy zasílány se zbožím
Odešle se včas?	Pevné plány FOB — 3–4 týdny standardní / 6–8 týdnů vlastní – potvrzené písemně	Potvrzené datum dodání na každém P/O
Co to bude skutečně stát?	Odhad{0}}nákladů (kvalita + výroba + doprava) po nakreslení	Podrobná nabídka bez skrytých doplňků
Jak rychle získám skutečnou nabídku?	Pošlete výkres (nebo rozpětí, zatížení, množství, port) — technici odpoví doporučením	Písemné doporučení člena + nabídka
S kým to vlastně budu řešit?	Inženýři a QC odpovídají výkresy a výpočty, nikoli prodejními tvrzeními	Jedno přímé kontaktní místo pro každý projekt









Správná známka je prvním krokem k bezpečnosti a ceně. Můžeme certifikovat chemické a mechanické vlastnosti každého tepla (dodáváme certifikát CQC / mlýn).



Norma	Běžné použití
ASTM A36 / Q235	Sekundární a výztužné členy
ASTM A992 / Q355	Primární sloupy a nosníky — vyšší pevnost, lepší svařitelnost
ASTM A500 / A1085	HSS — čtvercové / obdélníkové / kruhové duté profily
ASTM A572	Vysoce{0}}pevnostní desky pro nosníky jeřábů a vestavné-členy
Pozinkované / potažené	Exteriér, vysoká-vlhkost, ochrana proti korozi



Poznámka: Dodržujeme standardní inženýrskou praxi:hlavní nosné-prvky používají-vysokopevnostní ocel; sekundární členové používají standardní třídy— bezpečné a levnější než{0}}přehnané inženýrství.





Výběr je více než jen velikost. Před citováním je s vámi vyhodnotíme:



 Zatížení— mrtvé, živé, větrné a seismické síly ovlivňují průřez a sklon.

 Rozpětí a průhyb— delší rozpětí vyžadují hlubší členy pro kontrolu průhybu.

 Výška a štíhlost— vyšší sloupy vyžadují zvláštní inženýrství, aby se zabránilo vybočení.

 Požární hodnocení— ohnivzdorné-nátěry nebo obaly, když to kód vyžaduje.

 Koroze— galvanické nebo speciální nátěry pro venkovní použití.

 Soulad s kodexem— stavíme podle ASTM / AISC / IBC, EN nebo GB podle požadavků vašeho projektu.

 Dodací lhůta a rozpočet— standardní sekce se dodávají rychleji; vlastní sestavené členy-trvají déle, ale přenesou více.

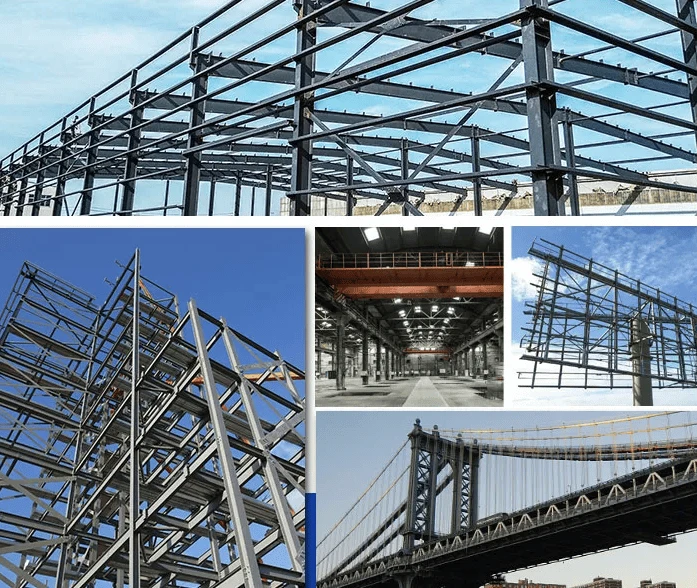

Konstrukční ocelové sloupy a nosníky tvoří rámy téměř každé velké budovy. Typické aplikace:



Aplikace	Typičtí členové	Co poskytujeme

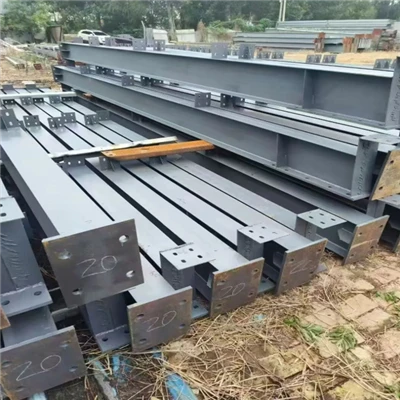

Sklady a továrny	Sloupy + krokve + jeřábové nosníky	Velké-rámy arkýřů, větrné sloupy
Více{0}}příběhů a mezipatra	HSS/boxové sloupy + podlahové nosníky	Nosné-sloupy, kompozitní podlahy

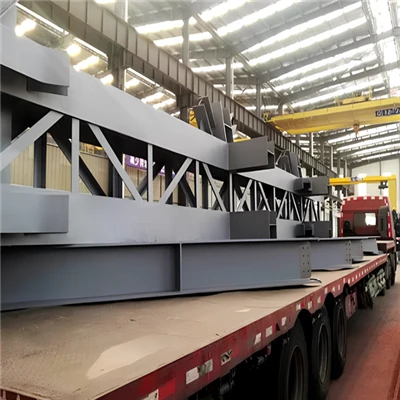

Sportovní arény a haly	Příhradové/trubkové sloupy + dlouhé rozpony	Přístřešky-bez sloupů, exponované rámy

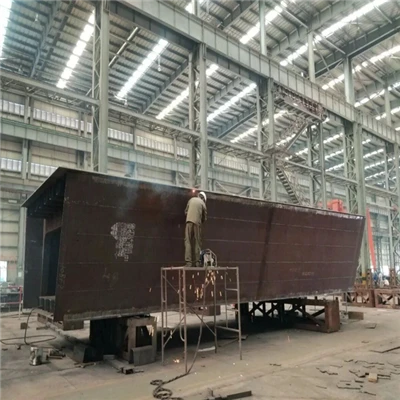

Mosty a vyvýšené stavby	Skříňové nosníky, H-nosníky	Těžké-konstruované-nosníky

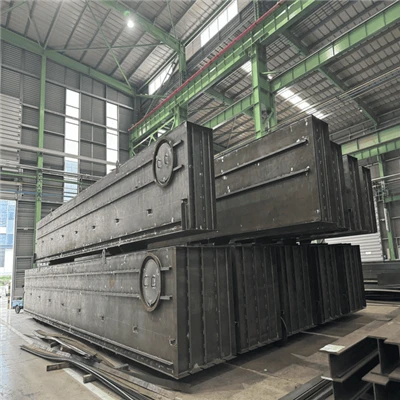

Elektrárny a ropa/plyn	Těžké-sloupy + nosníky	Kotle a zařízení podporují ocelové konstrukce

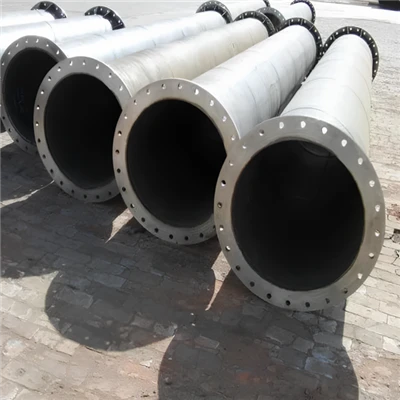

Přenos a telekomunikace	Příhradové a sloupové konstrukce	Monopoly, příhradové věže



Sdělte nám svůj typ projektu, když žádáte o cenovou nabídku – doporučíme správnou kombinaci členů.







Funkce	Ocelový sloup	Ocelový nosník
Orientace	Vertikální	Horizontální / rozpětí
Primární role	Přenáší zatížení na základ	Přenáší zatížení přes rozpětí
Hlavní síly	Komprese a vzpěr	Ohýbání a střih
Typický tvar	H, krabice, kolo, mřížka	H / I, box, kanál
Hlavní starost o design	Axiální únosnost, štíhlost, vzpěr	Pevnost v ohybu, kontrola průhybu
Kotvení	Základní deska přišroubovaná k základu	Připojeno ke sloupům nebo stěnám



Ocel vs beton vs dřevo

	Ocel	Konkrétní	Dřevo
Síla-k-váze	✔ Vysoká	✘ Těžší	✘ Omezené
Rychlost instalace	✔ Rychle	✘ Dlouhé vytvrzování	✔ Střední
Precizní zhotovení	✔ Přesně	✘ Variabilita pole	✘ Méně konzistentní
Retrofit / úprava	✔ Snadné	✘ Těžko	✘ Omezené
Velké rozpětí	✔ Výborně	✘ Střední	✘ Krátké rozpětí



Pro průmyslové a komerční projekty poskytuje konstrukční ocel nejlepší kombinaci pevnosti, rychlosti a konstrukční svobody.

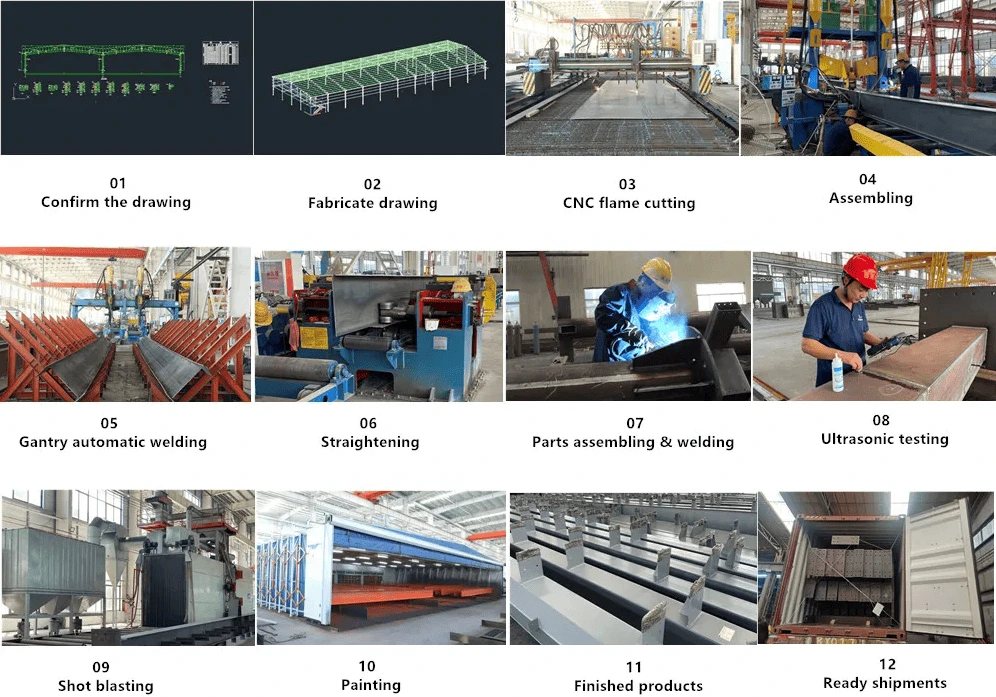

Výrobní proces

Provozujeme kompletní-výrobní linku, nikoli pouze sklad prodejce. Celý tok – od vašeho výkresu po naložení-kontejneru – je řízen pod jednou střechou:

Design— potvrďte svůj výkres • připravte výrobní / dílenské výkresy.

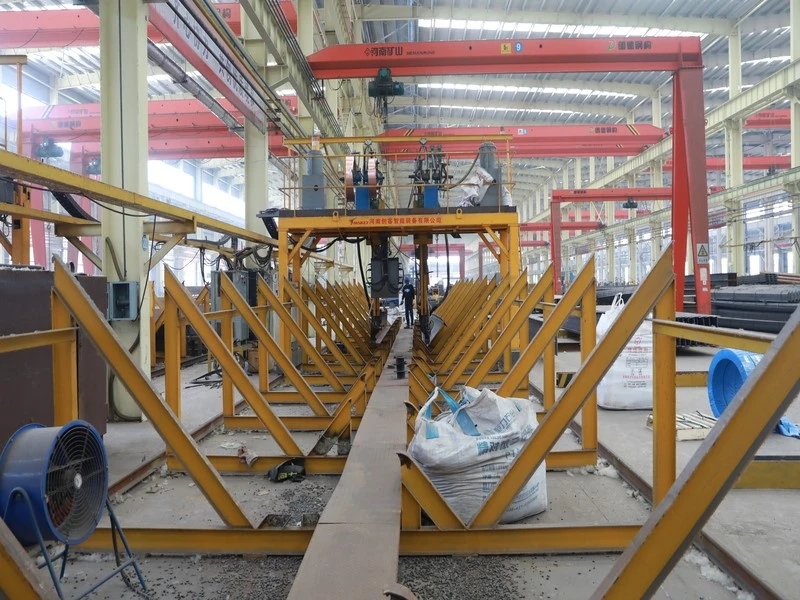

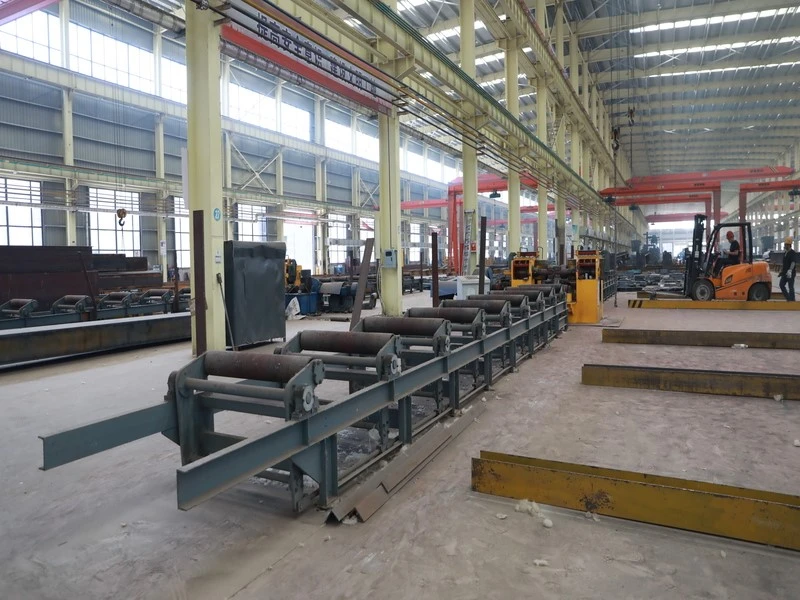

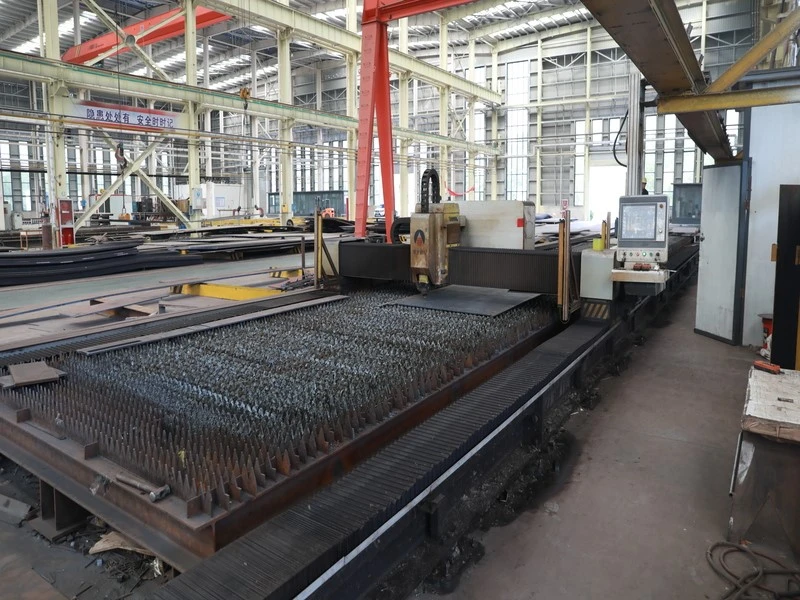

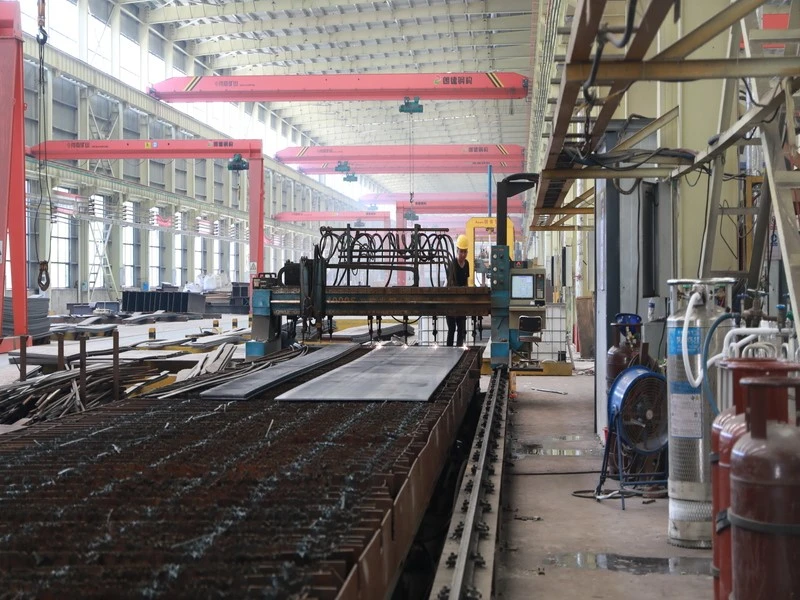

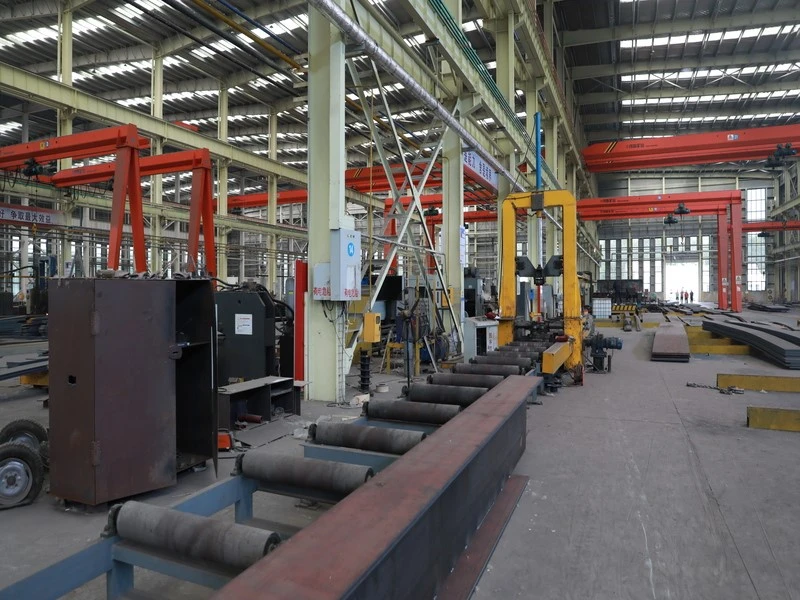

Výroba— CNC řezání plamenem · montáž · portálové automatické svařování · rovnání.

Montáž a kontrola kvality— montáž dílů a svařování • ultrazvukové testování (UT).

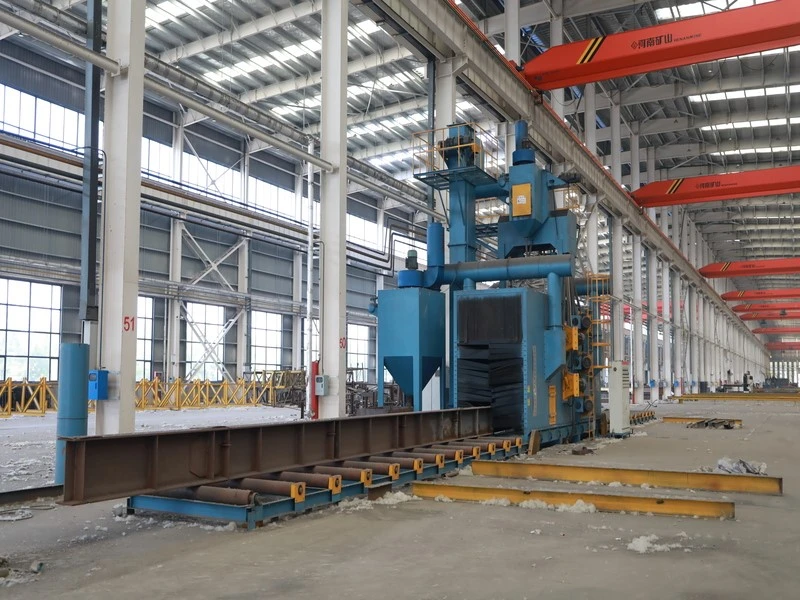

Dokončení a dodání— tryskání · lakování · hotové výrobky · připravené k odeslání.





Schopnost výroby

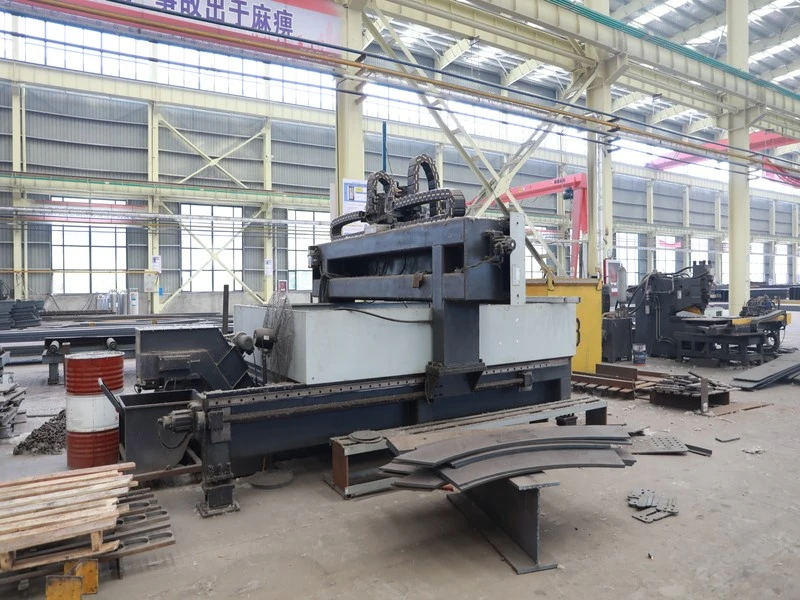

CNC řezání a vrtání, úkosování · automatické, polo{0}}automatické a svařování pod tavidlem- · abrazivní tryskání na SA 2.5 · anti-lakování proti korozi nebo žárové- zinkování ponorem · finální kontrola rozměrů.

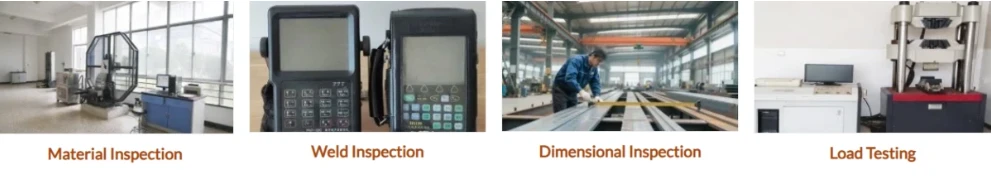

Kvalitní brány podél procesu



1.Příchozí ocel – každé teplo je kontrolováno podle certifikátu válcovny; chemické a mechanické vlastnosti jsou ověřeny pro objednanou jakost.

2. Během výroby – na nosných spojích pracují pouze svářeči s kvalifikací AWS D1.1-; svařování se řídí schváleným WPS; rozměry se kontrolují při každém montážním kroku.

3.Po zhotovení – kritické svary jsou tříděny NDT (ultrazvukové UT / magnetické částice MT); měří se příprava povrchu, tloušťka základního/nátěru a konečné rozměry.

4. Nezávislá kontrola – před zabalením lze zajistit kontrolu třetí{1}}strany (SGS / BV / váš vlastní technik).





Systém kvality

ISO 9001 · kvalifikovaní inspektoři QC · kalibrovaná měřicí zařízení · sledovatelné materiály a záznamy o svařování.



Co obdržíte se zbožím

Materiálové certifikáty frézy · záznamy o kontrole svařování (WPS/PQR) · zprávy o NDT · kontrolní fotografie a video · seznam balení – takže můžete nejen důvěřovat, ale také ověřovat.

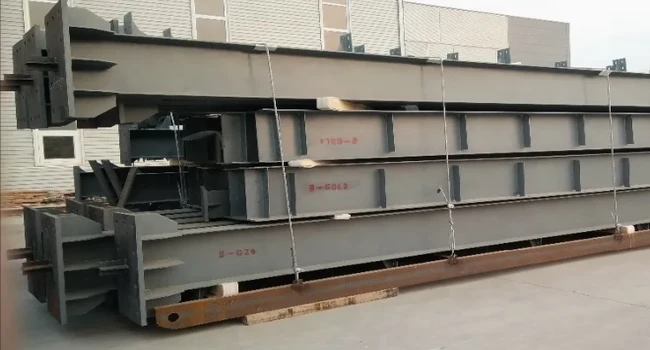

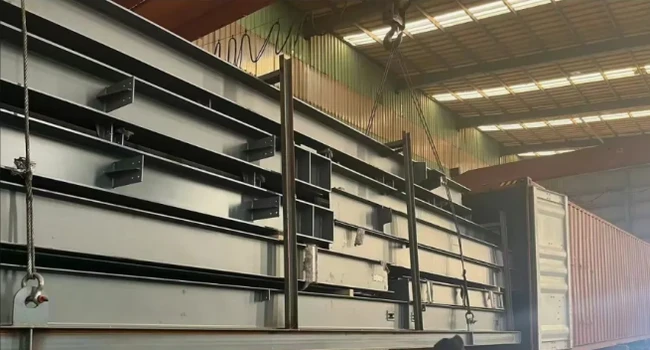

Způsoby balení a dopravy



Aspekt	Co děláme
Balení	Členy spojené s ocelovými pásy; vrstvy odděleny; ochrana konce/rohu, aby se zabránilo poškození při přepravě
Ochrana schopná plavby	Vodotěsná podložka + zábrana proti korozi-pro dlouhé oceánské plavby
Režimy dopravy	Standardní kontejner (20/40 stop), LCL nebo plochý-rack / rozkládací kontejner – přizpůsobený velikosti člena a vašemu portu
Označení	Každý člen je označen číslem výkresu / kódem položky pro snadné{0}}přiřazování na webu



Doručení a minimální objednávka (FOB, před námořní přepravou)



Položka	Detail
Standardní sekce	≈ dodací lhůta 3–4 týdny
Vlastní sestavení členů-	≈ 6–8 týdnů dodací lhůta
MOQ	5 tun na položku; malé zkušební příkazy projednávané případ od případu
Incoterms	FOB, CIF / CFR nebo DDP podle vašich preferencí
Dokumentace	balicí list, obchodní faktura, nákladní list + kontrolní záznamy
Citovat	výkres + množství + přístav → rada o hodnocení a odhad{2}}nákladů na vylodění, žádné skryté položky





FAQ



Poskytujete technickou nebo konstrukční podporu, pokud nemám úplný výkres?



Ano. Pokud je váš ocelový rám stále ve fázi konceptu, naši statici mohou dimenzovat sloupy a nosníky z vašeho rozpětí, zatížení a rozvržení pole a poté vytvořit dílenské výkresy, které potřebujete.



Jak dlouho vydrží ocelové sloupy a nosníky?



Při správném nátěru a údržbě ocelový rám slouží desítky let. Žárově-ponoření-galvanizované nebo dobře{3}}lakované vnější prvky odolávají korozi po mnoho let bez větší práce.



Jsou ocelové sloupy a nosníky ohni-odolné?



Surová ocel ztrácí pevnost při vysoké teplotě, takže když to vyžaduje požární předpis, přidáme ochranu – intumescentní povlak nebo obal – dimenzovaný na požadovanou požární odolnost prvku a sdělíme vám možnost povrchové úpravy.



Jaký je rozdíl mezi za tepla-válcovanými a svařovanými-členy?



Profily válcované za tepla-jsou standardní profily dodávané z válcovny, ideální pro běžné rozpětí. Svařované vestavné prvky-jsou vyrobeny z desek podle vašich přesných rozměrů, nejlépe v případech, kdy standardní sekce neunese zatížení nebo nedosáhne rozpětí.



Co rozhoduje o ceně ocelového sloupu nebo nosníku?



Především pět věcí: cena surové oceli, množství, jakost oceli, složitost výroby (řezání, svařování, povrchová úprava) a námořní přeprava do vašeho přístavu. Pošlete svůj výkres a množství a my každý rozepíšeme.



Mohu nejprve navštívit továrnu nebo vidět výrobu?



Vítejte. Můžete si prohlédnout naši dílnu, sledovat svařování a kontrolu kvality a dokonce si před odesláním zařídit kontrolu třetí stranou-. Pokud nemůžete navštívit, zašleme výrobní videa a kontrolní fotografie.



Zasíláte do mé země/oblasti?



Dodáváme do 40+ zemí v Asii, Evropě, Africe, Severní a Jižní Americe a Oceánii běžnými kontejnery, LCL, plochými regály nebo hromadně. Řekněte nám cílový port a my potvrdíme nejlepší směrování.



Jaké povrchové úpravy a možnosti nátěru jsou k dispozici?



Pouze základní nátěr, dvou{0}}skladové (epoxidové/polyuretanové) systémy nebo žárové- zinkování ponorem s barvami odpovídajícími vašim specifikacím (např. RAL). Poradíme vám správnou povrchovou úpravu pro vaše klima a expozici.



Jako jeden z nejprofesionálnějších výrobců a dodavatelů sloupů a nosníků v Číně máme-přední světové výrobní zařízení a silné výrobní kapacity. Ujišťujeme vás, že si z naší továrny zakoupíte přizpůsobené sloupy a nosníky za konkurenceschopnou cenu. Pro cenovou nabídku nás nyní kontaktujte.
