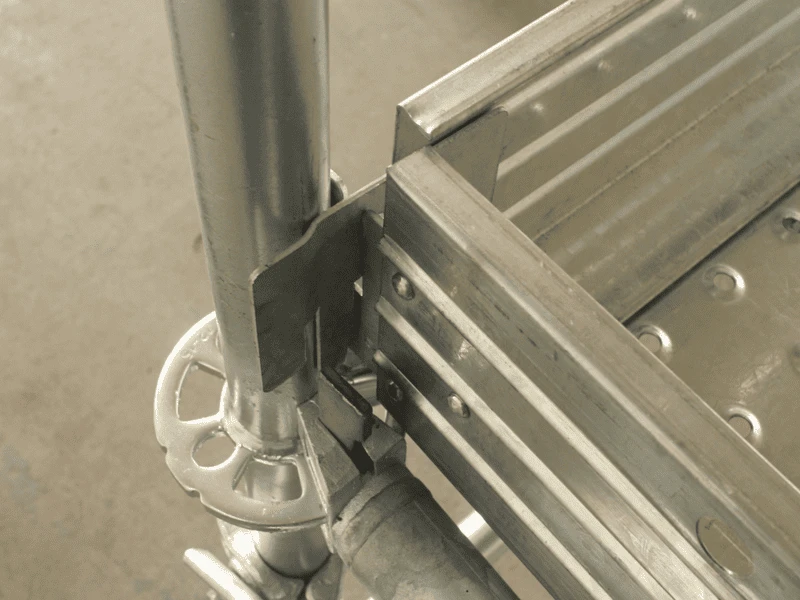

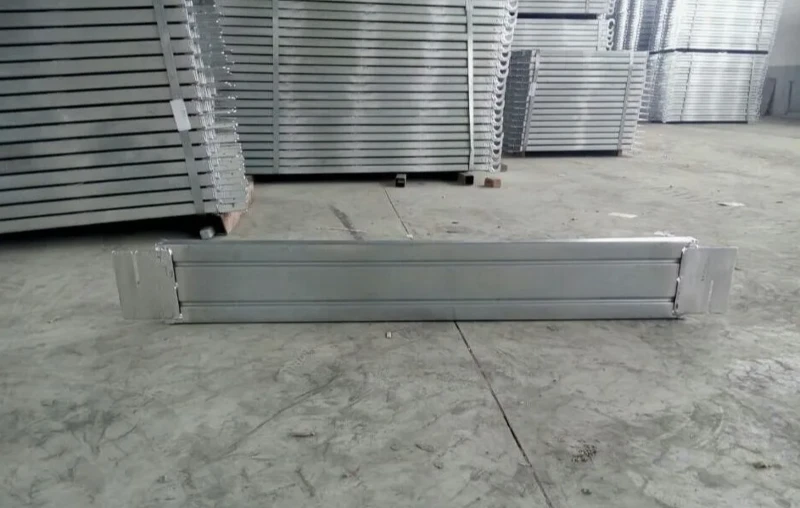

Naše ocelové patky jsou vertikální zábrany instalované podél okrajů plošin, chodníků a lešení. Především zabraňují klouzání nástrojů, dílů a dalších předmětů z vyvýšených oblastí, aby účinně chránily personál a vybavení pod nimi. Kromě toho slouží jako vizuální varování, které pracovníkům připomíná okrajová místa a snižuje riziko pádu.
Specifikace ocelové desky
| Parametr | Specifikace | Standardní základ |
|---|---|---|
| Bezpečnostní normy | ISO 14122-3 · OSHA 1910.29 · AS 1657 · GB 4053.3 | - |
| Stupeň materiálu | Q235B / Q355B · ASTM A36 · S235JR · SS304 / SS316 | ASTM / EN / GB |
| výška (H) | 100 mm · 150 mm (4″ · 6″) | ISO 14122-3 Větší nebo rovno 100 mm |
| Tloušťka (T) | 3 mm · 5 mm · 6 mm (1/8″ · 3/16″ · 1/4″) | Požadováno min. 2mm |
| Délka (L) | 3000 mm · 6000 mm nebo vlastní | Zakázková dostupná výroba |
| Světlost podlahy | Menší nebo rovno 10 mm (3/8″) | GB 4053.3 / ISO 14122-3 |
| Mezera mezi deskami | Menší nebo rovno 25 mm | GB 4053.3 |
| Povrchová úprava | HDG podle ASTM A123 / ISO 1461 · Práškové lakování | ASTM A123 |
| Způsob instalace | Svařované nebo šroubované (před-vyvrtané otvory) | - |
Průvodce výběrem materiálu
| Materiál | Nejlepší pro | Povrchová úprava |
|---|---|---|
| Q235B uhlíková ocel | Vnitřní platformy, obecná průmyslová prostředí | HDG / práškové lakování |
| Vysokopevnostní ocel Q355B- | Aplikace pro náročné{0}}načítání | Žárové-zinkování ponorem |
| SS304 Nerezová ocel | Jídlo a pití, čisté prostory, vlhké prostředí | Kartáčovaný / přírodní povrch |
| Nerezová ocel SS316 | Pobřežní/vysoká{0}}solná, chemická a korozivní prostředí | Kartáčovaný / přírodní povrch |
Požadavky na instalaci a kontrolu (GB 4053.3)
| Kontrolní položka | Požadavek | Metoda |
|---|---|---|
| Výška desky špičky | Větší nebo rovno 100 mm (plocha plošiny k horní hraně) | Ocelové pravítko / Laserový měřič vzdálenosti |
| Spodní mezera | Menší nebo rovno 10 mm | Spároměr / Ocelové pravítko |
| Tloušťka desky | Větší nebo rovna 2 mm | Tloušťkoměr / Posuvné měřítko |
| Sousední mezera mezi deskami | Menší nebo rovno 25 mm | Ocelové pravítko |
| Fixace a stabilita | Žádné uvolnění - bezpečné svařování nebo šroubové spoje | Vizuální test + kroutící moment |
Výhody naší ocelové desky
1. Přísné dodržování bezpečnosti
Naše špičky jsou přísně navrženy tak, aby splňovaly bezpečnostní normy ISO 14122-3 a OSHA 1910.29. S jednotnou výškou (100 mm/150 mm) a světlou výškou menší než 10 mm poskytují na průmyslových plošinách odolnou bariéru proti padajícím předmětům.
2. Přesné přizpůsobení a dokončování

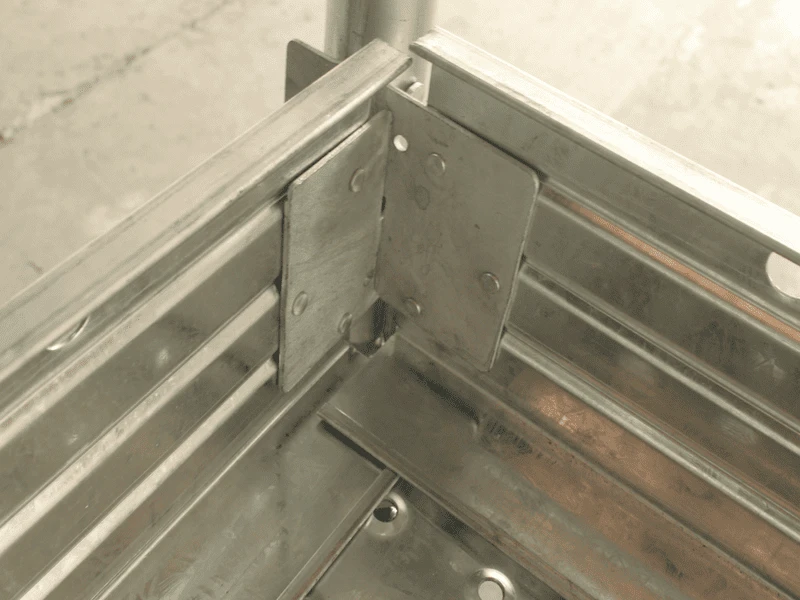

Pomocí CNC laserového řezání a automatického děrování zajišťujeme, že všechny hrany jsou bez otřepů-a spojovací otvory jsou dokonale zarovnány. Podporujeme zakázkovou-výrobu délky a před{3}}ohýbání na základě výkresů vaší platformy, což umožňuje rychlou-horkou{5}}práci na-sestavení na místě.
3. Dlouhodobá-trvanlivost a nátěr
Všechny desky z uhlíkové oceli procházejí žárovým{0}}zinkováním ponorem (v souladu s ASTM A123). Jednotný zinkový povlak a vynikající přilnavost poskytují vynikající odolnost proti vysoké solné-mlze a vlhkosti a zajišťují bezúdržbovou-životnost více než 20 let.
Aplikace Steel Toe Board

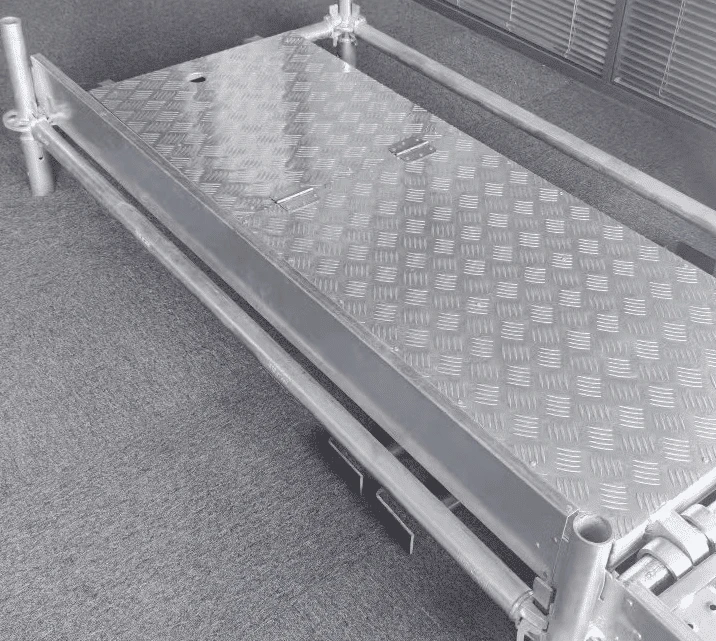

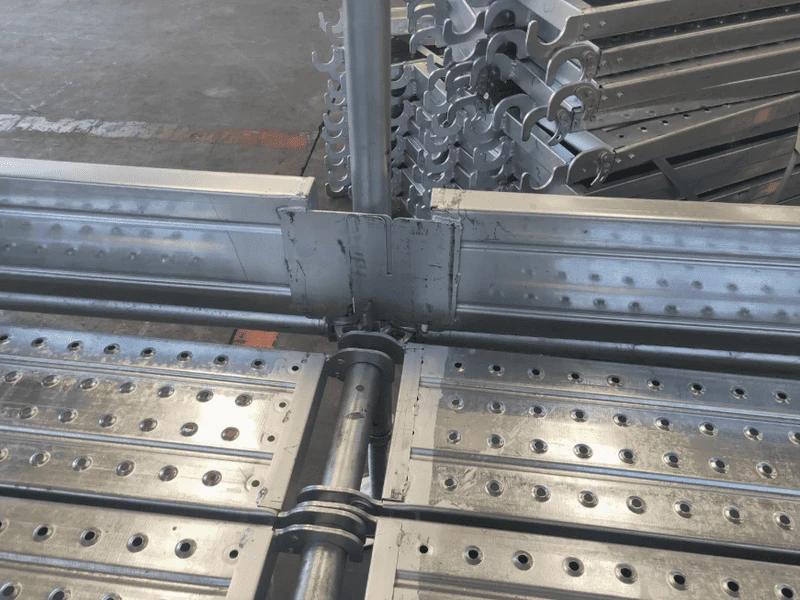

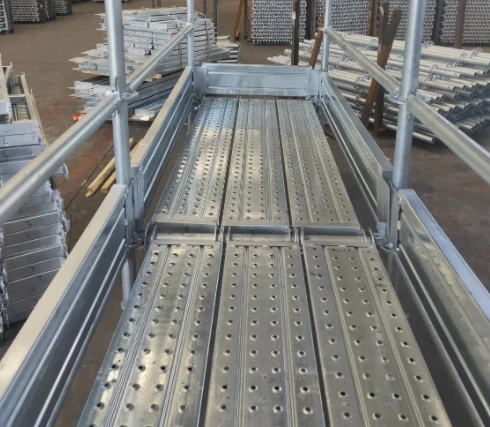

Platforma lešení:Nepostradatelný pro systémy lešení, zabraňuje pádu materiálu přes aktivní pracovní zóny.
Mezipatra a chodníky:Ochrana hran pro zvýšené plošiny, chrání pracovníky před padajícími předměty.
Stroje a dopravníkové plošiny:Vyhněte se poškození zařízení a zranění osob způsobeným spadlými částmi a ručním nářadím.
Nakládací rampy a jámy pro vozidla:Udržuje náklad, zakládací klíny a servisní vybavení na místě na zvýšených okrajích pro bezpečnější provoz.
Požadavky na instalaci desek s ocelovou platformou (GB 4053.3-2025)
| Kontrolní položky | Standardní požadavky | Metody inspekce |
| Výška desky špičky | Větší nebo rovna 100 mm (vertikální vzdálenost od povrchu plošiny k horní hraně) | Ocelové pravítko / Laserový měřič vzdálenosti |
| Spodní mezera | Menší nebo rovna 10 mm (nulová mezera povolena tam, kde není vyžadována drenáž) | Spároměr / Ocelové pravítko |
| Tloušťka desky | Větší nebo rovna 2 mm | Tloušťkoměr / Posuvné měřítko |
| Mezera mezi sousedními deskami špičky | Menší nebo rovno 25 mm | Ocelové pravítko |
| Fixace a stabilita | Žádné kolísání. Bezpečné svařování nebo šroubování se zvukovou antikorozní-úpravou | Vizuální kontrola plus zkouška točivého momentu |
Balení a expedice desky Steel Toe Board
1.Ocelové páskování
Dodáváno s několika průmyslovými ocelovými popruhy, aby se zabránilo uvolnění během přepravy.
2. Kompaktní stohování
Úhledně naskládané podle specifikace pro maximalizaci efektivity nakládání kontejnerů.
3.Steel Rack Support
Vybaveno speciálními ocelovými regály pro rychlou a bezpečnou manipulaci s vysokozdvižným vozíkem nebo jeřábem.
FAQ:
Jakou výšku by měla mít ocelová špička?
Podle ISO 14122-3 a OSHA 1910.29 je minimální výška špičky 100 mm (4 palce) měřeno od povrchu platformy k hornímu okraji. Pro aplikace s vyšším rizikem se doporučuje 150 mm (6 palců). Naše standardní velikosti jsou 100 mm a 150 mm, s vlastními výškami dostupnými na vyžádání.
Jaká je maximální povolená mezera ve spodní části desky špičky?
Spodní vůle mezi špičkou a povrchem plošiny nesmí přesáhnout 10 mm (3/8 palce). Tam, kde není vyžadována drenáž, je preferována nulová mezera. Naše CNC-vyráběné špičky dosahují konzistentních mezer menší nebo rovných 10 mm s přesnými-profily řezu.
Můžete si upravit-nařezané desky tak, aby odpovídaly našim výkresům platformy?
Ano. Poskytujeme kompletní zakázkovou výrobu na základě výkresů vaší platformy - včetně vlastních délek, předvrtaných{2}}připojovacích otvorů, před-ohýbání a speciálních profilů. Všechny zakázkové zakázky procházejí CNC laserovým řezáním a automatickým děrováním, aby byly zajištěny-bezotřepové hrany a dokonale vyrovnané otvory pro-sestavení šroubů- na místě.
Jaký je rozdíl mezi toe boardem a kopací deskou?
Zatímco se často používá zaměnitelně, "pruhová deska" konkrétně odkazuje na bezpečnostní bariéru na okraji vyvýšených plošin navrženou tak, aby zabránila pádu předmětů, regulovaná normami OSHA a ISO. "Nákopová deska" je obecnější termín pro jakoukoli nízkou ochrannou desku u základny stěn nebo dveří. V kontextu bezpečnosti průmyslových platforem je standardní terminologií "ocelová deska se špičkou".
Lze toeboardy kombinovat s madly a rošty jako kompletní systém?
Absolutně. Vyrábíme celou řadu různých ocelových produktů včetně ocelových konstrukčních zábradlí, ocelových tyčových roštů a patek -, to vše s kompatibilními spojovacími rozhraními a jednotnými povrchovými úpravami. To umožňuje jediné-dodavatelské řešení pro kompletní systémy ochrany okrajů platforem, což snižuje složitost koordinace a zajišťuje konzistentní kvalitu.
