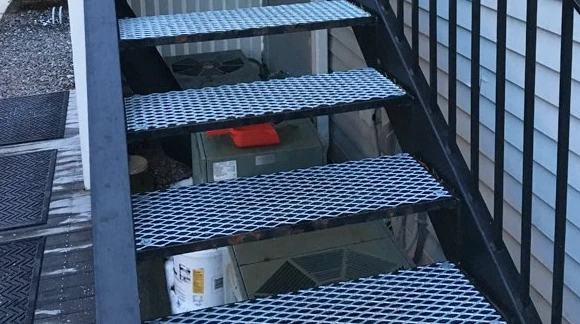

Schodišťové stupně z ocelové mříže jsou pre-vyrobené kovové schodišťové stupně vyrobené ze svařovaných nebo lisovaných-zamykaných nosných tyčí a příčných tyčí, s integrovaným protiskluzovým{2}}nástupem podél přední hrany a nosnými deskami (koncovými deskami) pro připevnění ke schodišťovým nosníkům. Poskytují bezpečný, samoodvodňovací{4}}pochůzný povrch pro průmyslová, obchodní a architektonická schodiště - všude tam, kde je vyžadována odolnost proti skluzu, nosnost a ochrana proti korozi.
Naše schodišťové stupně z pozinkované ocelové mřížky jsou vyrobeny z uhlíkové oceli (Q235/A36), žárově zinkované-po výrobě podle ASTM A123 a jsou k dispozici v šesti standardních modelech (T1–T6) s vroubkovanou ocelí, žebrovým plechem nebo -brusem plněnou hranou. Standardní velikosti se dodávají do 3–5 pracovních dnů; vlastní konfigurace za 10–15 pracovních dnů.

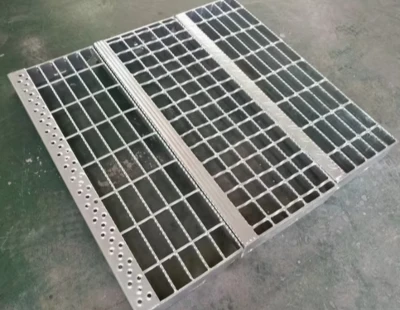

Konstrukce a klíčové součásti schodišťového stupně z ocelové mříže
Standardní konstrukce jesvařovaná tyčová mřížka (typ W)- elektro-kovářské svařovací pojistky nesoucí tyče a příčné tyče na každém průsečíku, čímž vzniká nejpevnější možný spoj. Pro speciální aplikace jsou k dispozici konstrukce s uzamčeným-lisováním (Typ DT) a Swage-uzamčeným (Typ SL).
Každý běhoun se skládá ze čtyř základních komponentů a volitelných doplňků-:
Ložiskové tyče:Hlavní nosné tyče- (1" – 2-1/2" výška, 3/16" tloušťka). Určuje nosnost.
Příčné tyče:Boční stabilizační tyče (průměr 1/4" nebo 5/16"), rozmístěné 4" uprostřed.
Nos:Protiskluzový proužek na přední hraně, přesahující 1" – 1,25" za přední nosnou lištu. Vyžaduje OSHA a IBC.
Nosné desky (koncové desky):Ploché ocelové tyče s předem{0}}děrovanými montážními drážkami a otvory pro šrouby pro připevnění k podélníkům.
Volitelný: Stabilizer bars (for wide treads >36") a páskované hrany (pro větší pevnost hran) k dispozici na vyžádání.
Klíčové vlastnosti a výhody
Protiskluzová bezpečnost:Vroubkovaný nebo žebrový plech poskytuje vynikající odolnost proti uklouznutí ve mokru, oleji nebo ledu - snižuje uklouznutí na pracovišti-a-pády a související odpovědnost.
Žárově-galvanizovaná ochrana proti korozi:Všechny běhouny jsou po výrobě galvanizovány podle ASTM A 123 - 20+ let bez koroze- ve venkovním prostředí. Každý svar, spoj a řezná hrana je plně potažena.
Vysoká nosnost:Koncentrované zatížení od 300 lb (standard OSHA) do 1 000 lb (těžký-průmyslový provoz), s limity průhybu podle NAAMM MBG 531.
Vyhovující kódu:Vyrobeno tak, aby splňovalo požadavky OSHA 1910.25, IBC 1011 a ADA -, prošlo inspekcemi zařízení a pojistnými audity.
Otevřít-odvodnění mřížky:Samočistící mřížka s otevřenou tyčí umožňuje průchod vody, sněhu a nečistot - a zabraňuje hromadění a tvorbě ledu.
Snadná instalace:Před-děrované nosné desky (koncové desky) s otvory pro šrouby umožňují rychlé přišroubování-při instalaci. Možnost svařování je k dispozici pro trvalé-náročné aplikace. Pro šroubovou montáž není potřeba žádné speciální nářadí.
Specifikace ocelových roštových schodišťových stupňů
Následující tabulka poskytuje ucelený přehled všech klíčových technických parametrů našich schodišťových stupňů z pozinkované oceli. Použijte toto jako rychlou referenci pro specifikaci projektu a zadávání zakázek:
| Parametr | Specifikace |
|---|---|
| Název produktu | Schodišťové stupně z pozinkované oceli |
| Typy modelů | T1, T2, T3, T4, T5, T6 |
| Konstrukce | Svařované (typ W) - standardní; Stiskněte-zamčeno (DT), k dispozici je Swage-uzamčeno (SL). |
| Materiál | Uhlíková ocel (Q235/A36); Nerezová ocel 304/316 volitelná |
| Povrchová úprava | Žárově-pozinkováno ponorem (ASTM A123) - standard; Lakované nebo práškové - volitelné |
| Velikost ložiskové tyče | Výška: 1" – 2-1/2" (25–65 mm); Tloušťka: 3/16" (5 mm) standardní; 1/4" (6 mm) pro velké zatížení |
| Rozteč nosných tyčí | 19-Š-4 (1-3/16" / 30 mm) – standardní; k dispozici 15-Š-4, 11-Š-4, 30-Š-5 |
| Příčná tyč | Průměr 1/4" (6 mm) nebo 5/16" (8 mm), střed 4" (100 mm) |
| Standardní šířky | 22", 24", 27", 30", 33", 36", 44", 48" (559–1219 mm) |
| Standardní hloubky | 7", 8", 9", 9,5", 10", 11", 12" (178–305 mm) |
| Nosní typy | Vroubkovaná ocel, Žebrový plech (ocel), Hladký (ocel), Plněný-abrazivem |
| Převis nosu | 1" – 1,25" (25–32 mm) za přední nosnou tyčí |
| Koncové desky | 3/16" (5 mm) silná ocel; předem-děrováno s montážní drážkou + otvor pro šroub |
| Koncentrovaná zátěž | 300 – 1 000 liber (1 334 – 4 448 N) |
| Rovnoměrné zatížení | 50 – 200+ psf (2,4 – 9,8 kN/m²) |
| Maximální průhyb | L/240 na NAAMM MBG 531; absolutní maximum 1/4" (6,35 mm) |
| Otevřená oblast | Přibližně 60 % – 75 % |
| Zinkový povlak | Větší nebo rovno 65 μm na ASTM A123 |
| Životnost | 20+ let (normální atmosféra); 50+ let (venkov) |
| Dodržování | OSHA 29 CFR 1910.25 / IBC 1011 / ADA / NAAMM MBG 531 / ASTM A123 |
| Instalace | Svařovaný (T1/T3/T5), šroubovaný (T2/T4/T6), uchycení klipem |
| MOQ | 50 ks (standardní); 100 ks (vlastní) |
| Dodací lhůta | 3–5 dní (zásoba); 10–15 dní (vlastní); 20–30 dní (500+ ks) |
Poznámka: Výše uvedené specifikace odrážejí standardní konfigurace. Vlastní velikosti nosných tyčí, rozteče, typy čel, rozměry a povrchové úpravy jsou k dispozici na vyžádání. Kontaktujte náš tým pro konkrétní-projektové specifikace.
Referenční standardní rozměry schodišťových stupňů s ocelovou mřížkou
Všechny rozměry měřeny od přední hrany k zadní části běhounu. Vlastní velikosti dostupné na vyžádání.
| Šířka | Hloubka | Typická aplikace |
|---|---|---|
| 22" (559 mm) | 7"–10" (178–254 mm) | Minimální průmyslové přístupové schody |
| 24" (610 mm) | 9"–11" (229–279 mm) | Servisní schodiště, přístup pro údržbu |
| 27" (686 mm) | 9,5"–12" (241–305 mm) | Obecná průmyslová schodiště (OSHA min 9,5" hloubka) |
| 30" (762 mm) | 10"–12" (254–305 mm) | Standardní průmyslová schodiště |
| 33" (838 mm) | 11"–12" (279–305 mm) | Široká průmyslová / kompatibilní s IBC (min. hloubka 11") |
| 36" (914 mm) | 11"–12" (279–305 mm) | Těžký-průmyslový provoz, šířka pro dvě-osoby |
| 44" (1118 mm) | 11"–12" (279–305 mm) | Vyhovuje ADA (44" min světlá šířka) |
| 48" (1219 mm) | 11"–12" (279–305 mm) | Maximální standardní šířka, veřejný přístup |
Průvodce výběrem modelů schodišťových stupňů T1–T6
| Model | Typ nosu | Koncová deska | Instalace | Typická aplikace |
|---|---|---|---|---|
| T1 | Žádný | Žádný | Svařování | Lehký-interiér, dočasný přístup |
| T2 | Žádný | Ano | Přišroubujte- | Servisní schodiště, přístup pro údržbu |
| T3 | Kontrolní deska | Žádný | Svařování | Průmyslová schodiště, trvalá montáž |
| T4 | Kontrolní deska | Ano | Přišroubujte- | Výměna nášlapů, dovybavení |
| T5 | Zoubkovaný | Žádný | Svařování | Mokré/olejové prostředí, chemické závody |
| T6 | Zoubkovaný | Ano | Přišroubujte- | Odnímatelné-těžké, zpracování potravin |
Poznámka: T4(hrana žebrového plechu + koncové desky, přišroubované-) je nejuniverzálnější volbou pro výměnu a obecné průmyslové aplikace.T3se doporučuje pro nové trvalé svařované instalace.
Nosnost a konstrukční vlastnosti schodišťových stupňů s ocelovou mřížkou
Nosnost je dána velikostí nosné tyče, roztečí nosných tyčí a rozpětím (hloubkou) běhounu. Všechny běhouny jsou dimenzovány na soustředěné zatížení (bodové zatížení ve středu) a rovnoměrné zatížení (rozložené po povrchu), s limity průhybu podle NAAMM MBG 531.
| Velikost běhounu | Ložisková lišta | Rozpětí | Koncentrovaná zátěž | Rovnoměrné zatížení | Maximální průhyb |
|---|---|---|---|---|---|
| 24" × 7" | 1" × 3/16" | 18" | 300 liber | 165 psf | 0.15" |
| 24" × 9.5" | 1-1/4" × 3/16" | 21" | 500 liber | 280 psf | 0.18" |
| 24" × 10" | 1-1/4" × 3/16" | 24" | 500 liber | 200 psf | 0.20" |
| 36" × 10" | 1-1/2" × 3/16" | 24" | 700 liber | 260 psf | 0.20" |
| 36" × 12" | 1-1/2" × 1/4" | 30" | 1 000 liber | 340 psf | 0.24" |
| 48" × 11" | 2" × 1/4" | 27" | 1 000 liber | 310 psf | 0.22" |
Poznámka: Jmenovité zatížení založené na standardních teoretických výpočtech NAAMM MBG 531 pro jednoduše podporované rozpětí. Skutečná nosnost se může lišit v závislosti na jakosti materiálu, procesu svařování a rozteči nosných tyčí. Pro ověřené testovací údaje pro konkrétní konfigurace kontaktujte náš technický tým.
Typy nosu Porovnání schodišťových stupňů s ocelovou mřížkou
Hrana je nejdůležitějším bezpečnostním prvkem nášlapné plochy -, poskytuje odolnost proti uklouznutí a vizuální definici kroku. OSHA a IBC vyžadují nos na všech schodištích.
| Typ nosu | Protiskluz- | Trvanlivost | Nejlepší pro | Relativní náklady |
|---|---|---|---|---|
| Vroubkovaná ocel | Vynikající | Vysoký | Průmyslové, venkovní, vlhké prostředí | Základní linie |
| Žebrový plech (ocel) | Dobrý | Vysoký | Komerční, architektonický, obecně průmyslový | +10-15% |
| Obyčejný (ocel) | Nízký | Střední | Pouze vnitřní, suché prostředí | -5-10% |
| Abrazivní-plněné | Lepší | Střední | Námořní, chemické, extrémně protiskluzové- | +20-30% |
Pro jakékoli venkovní nebo průmyslové použití se důrazně doporučuje vroubkovaná ocel nebo -brusem plněná hrana. Hladký nos by měl být používán pouze v suchém vnitřním prostředí.
Povrchová úprava a odolnost proti korozi
Naše produkty obsahují žárové zinkování{0}}jako standardní povrchovou úpravu se dvěma volitelnými alternativami pro konkrétní aplikace:
Žárové-zinkování ponorem - standardní / doporučené
Všechny nášlapy jsou po zhotovení pozinkovány- celý běhoun (nosné tyče, příčníky, nos, koncové desky) je kompletně smontován před žárovým-pozinkováním. To zajišťuje, že zinkový povlak pokryje každý povrch, spoj a svar - uvnitř i vně. Lepší než před-pozinkovaný materiál, kde řezání a svařování po galvanizaci zanechává obnaženou ocel v každém spoji. VyhovujeASTM A123.
20+ let bez koroze-ve většině atmosférických prostředí
50+ let ve venkovských nebo neznečištěných oblastech
Obětní ochrana - zinek nadále chrání, i když je poškrábaný
Poznámka:Údaje o životnosti založené na tloušťce povlaku ASTM A123 za normálních atmosférických podmínek. Skutečný výkon se liší podle třídy korozivnosti prostředí (ISO 9223).
Malované (volitelné - pouze v interiéru)
Ekonomická alternativa pro vnitřní nebo dočasné aplikace. 3–5 let ochrany v suchém prostředí. Nedoporučuje se pro venkovní použití.
Práškové lakování (volitelné - architektonické)
Dostupné barvy na zakázku (černá, šedá, bezpečnostní žlutá). Pro architektonické aplikace, kde záleží na vzhledu. Menší odolnost proti korozi než galvanizace, ale lepší než barva.
Normy shody našich schodišťových stupňů z pozinkované oceli
Naše schodišťové stupně jsou vyráběny tak, aby splňovaly následující normy:
| Požadavek | OSHA | IBC | ADA | Kritéria splnění |
|---|---|---|---|---|
| Hloubka dezénu | 9,5" min | 11" min | 11" min | Změřte nos směrem dozadu |
| Převis nosu | 1-1.25" | 1-1.25" | 1-1.25" | Z přední nosné lišty |
| Koncentrovaná zátěž | 300 liber min | 300 liber min | 300 liber min | Certifikát výrobce |
| Odolnost proti uklouznutí | Požadovaný | Požadovaný | Požadovaný | Vroubkovaný nebo abrazivní nos |
| Otvor mřížky | 4" koule | 4" koule | 1/2" max | Změřte velikost otvoru |
| Rovnoměrnost stoupaček | Tolerance 1/4". | Tolerance 3/8". | N/A | Změřte všechny stoupačky |
Aplikace schodišťových stupňů z pozinkované ocelové mřížky
Průmyslové platformy a mezipatra:Přístupové schody na zvýšené pracovní plošiny, chodníky a mezipatře ve výrobních provozech.
Chemické a petrochemické závody:Vroubkovaný běhoun ve vlhkém, mastném a korozivním prostředí, kde je bezpečnost pracovníků kritická.
Požární únikové a nouzové schodiště:Výstupní schodiště pro nouzovou evakuaci vyhovující OSHA a IBC.
Námořní a offshore:Abrazivní-nástupní plochy v solné mlze a v prostředí s vysokou-vlhkostí.
Komerční budovy:Parkovací konstrukce, nakládací rampy a veřejné přístupové schodiště.
Čištění vody a odpadních vod:Pozinkované nášlapy pro venkovní schodiště vystavené vlhkosti a chemikáliím.
Způsoby instalace schodišťových stupňů z ocelových mříží
| Metoda | Modelky | Nejlepší pro | Klíčová funkce |
|---|---|---|---|
| Svařování | T1, T3, T5 | Trvale{0}}vytížené oblasti s vibracemi | Nejpevnější spojení; nejsou potřeba žádné koncové desky |
| Šroubování | T2, T4, T6 | Výměna, dovybavení, odnímatelné | Před-děrované koncové desky; umožňuje budoucí odstranění |
| Klipová příloha | Vše s koncovými deskami | Lehká-zátěž, rychlá instalace | Nejrychlejší instalace; žádné svařování nebo vrtání |
Kontrola kvality a certifikace
Náš výrobní proces zahrnuje přísnou kontrolu kvality v každé fázi, abychom zajistili, že každý schodiště splňuje průmyslové standardy a specifikace zákazníků:
Kontrola surovin:Ocelový tyčový materiál ověřený na jakost (Q235/A36), rozměrovou toleranci a kvalitu povrchu před řezáním.
Kontrola svařování:100% vizuální kontrola svarových spojů; ultrazvukové testování dostupné pro-náročné aplikace.

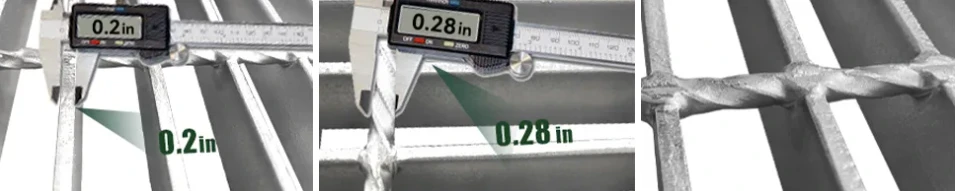

Ověření rozměrů:Automatizované měření šířky, hloubky, rozteče nosných tyčí a přesahu hrany podle specifikací tolerance.
Kontrola pozinkování:Tloušťka zinkového povlaku měřená podle ASTM A123/A153 za použití magnetického měřidla; minimální hmotnost povlaku ověřena.
Testování zátěže:Vzorek běhounů testován na koncentrovanou nosnost a průhyb podle NAAMM MBG 531.
Závěrečná kontrola:Ověření balení, označení a kontrola dokumentace před odesláním.
Certifikace
ISO 9001:2015 Systém managementu jakosti.
Označení CE (pro evropský trh).
SGS / BV třetí{0}}strana k dispozici inspekce.
Certifikát o zkoušce materiálu (MTC) přiložený ke každé objednávce.
Zakázková výroba, dodací lhůta a doprava
Zakázková výroba
Standardní velikosti skladem pro 3–5denní odeslání; zakázková výroba do 10–15 dnů; hromadné objednávky (500+ ks) za 20–30 dní.
MOQ:50 ks (standardní), 100 ks (zakázkové).
Postup vlastní objednávky - 5:
1. Požadavky na odeslání: Pošlete výkresy, specifikace nebo měření v terénu. Fotografie stávajících schodišť pro náhradní projekty vítány.
2.Engineering & Quotation: Podrobná nabídka s dílenskými výkresy do 24 hodin.
3. Schválení výkresů v obchodě: Výroba začíná až poté, co podepíšete a vrátíte schválené výkresy.
4.Produkce & QC: Přísná kontrola kvality v každé fázi. Tovární zkušební montáž k dispozici pro velké zakázkové zakázky - předem-smontujeme, odešleme fotografie/videa a poté rozebereme pro galvanizaci.

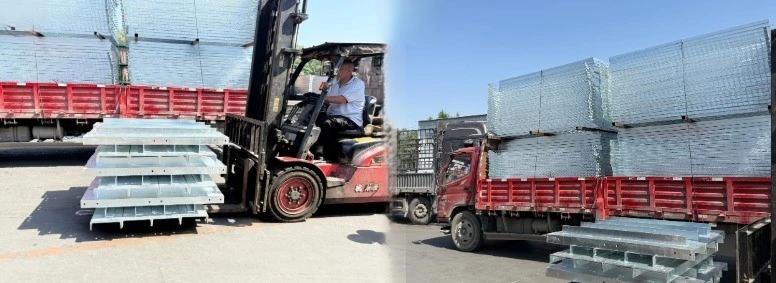

5. Přeprava: Zabaleno, označeno, naloženo s úplnou exportní dokumentací. Fotografie kontejnerů poskytnuty před odjezdem.
Dodací lhůta, balení a doprava
| Položka | Podrobnosti |
|---|---|
| Standardní dodací lhůta | 3–5 pracovních dnů (skladem-) |
| Vlastní dodací lhůta | 10–15 pracovních dnů |
| Hromadné objednávky (500+ ks) | 20–30 pracovních dnů |
| MOQ | 50 ks (standardní); 100 ks (vlastní) |

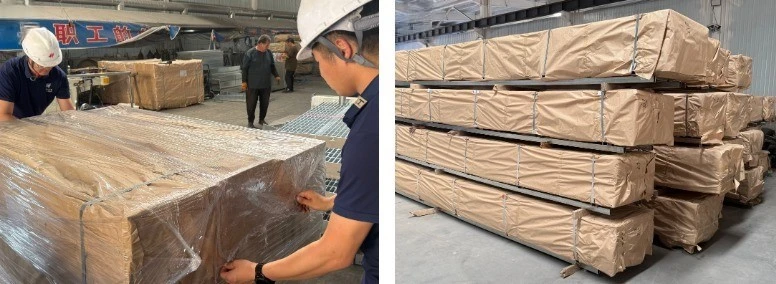

| Obal | Ocelová paleta + vodotěsná PE fólie + ocelová páska + vlnité chrániče hran |
| Specifikace palet | 1,1 m × 1,1 m (přizpůsobitelné); max. stoh 1,2m; ~1 000–1 500 kg/paleta |
| Možnosti kontejneru | 20'GP / 40'GP / 40'HQ - kontaktujte nás pro přesný výpočet zatížení |
| Incoterms | FOB, CIF, DDP |
| Exportní dokumentace | Obchodní faktura, balicí list, B/L, CO, MTC, certifikát zinkování |
| Platba | T/T (30% záloha + 70% před odesláním) nebo L/C na viděnou |
FAQ:
Jaký je rozdíl mezi vroubkovanými a hladkými ocelovými roštovými schodišti?
Vroubkované běhouny mají ozubený povrch pro vynikající odolnost proti skluzu za mokra, oleje nebo ledu. Hladké běhouny nabízejí čistší vzhled, ale nižší trakci, vhodné pouze pro suché vnitřní prostředí. Pro jakékoli venkovní nebo průmyslové použití se důrazně doporučuje zoubkovaná hrana.
Mohu si objednat-schodiště s ocelovou mřížkou vlastní velikosti?
Ano. I když máme na skladě standardní šířky (22"–48") a hloubky (7"–12"), vyrábíme zakázkové velikosti podle vašich specifikací. Pro cenovou nabídku uveďte svou světlou šířku, hloubku běhounu, typ čela, velikost nosné tyče a množství. Vlastní objednávky obvykle expedujeme do 10–15 pracovních dnů.
Jaký je rozdíl mezi schodišťovými stupni z pozinkované oceli a nerezové oceli?
Pozinkovaná ocel nabízí 20+ let odolnosti proti korozi za mírnou cenu - ideální pro většinu průmyslových a venkovních aplikací. Nerezová ocel (304/316) nabízí 30–40+ let bez povrchové úpravy, ale za 3–5× vyšší cenu. Vyberte si pozinkovaný pro všeobecné použití; nerez 316 pro námořní, chemické nebo potravinářské zpracování.
Jaký je rozdíl mezi modely schodišťových stupňů T3 a T4?
Oba mají žebrový plech. T3 nemá žádné koncové desky (svařovaná instalace); T4 má koncové desky s otvory pro šrouby (instalace šrouby). T4 se doporučuje pro projekty výměny a modernizace; T3 pro nové trvalé svařované instalace.
Jaké informace musím poskytnout, abych získal přesnou nabídku?
Uveďte prosím: (1) šířku a hloubku běhounu (nebo od podlahy-k-výšce podlahy), (2) množství, (3) preferovaný model nosu (T1–T6), (4) velikost nosné lišty, pokud je známa, (5) cílový port. Nákresy nebo fotografie stávajících schodů jsou vítány.
Poskytujete certifikáty o zkoušce materiálu a inspekci-třetí stranou?
Ano. Ke každé objednávce je přiložen certifikát o zkoušce materiálu (MTC). Jsme certifikováni podle ISO 9001 a před odesláním můžeme zajistit inspekci třetí strany SGS nebo BV-.
