Zakázkové vysokopevnostní ocelové vazníky pro stavebnictví-

Ocelové příhradové nosníky se skládají z propojených přímých prvků tvořících trojúhelníkové jednotky, včetně horních pásů, spodních pásů, pásových členů a spojů styčníkových plechů. Tato konfigurace zajišťuje, že síly jsou primárně přenášeny jako axiální tah nebo tlak, což maximalizuje strukturální účinnost.

Mezi typické aplikace patří:

• Průmyslové tovární střechy
• Skladové-struktury dlouhého rozpětí
• Stadiony a arény
• Letištní terminály
• Mosty a vyvýšené chodníky
• Těžká průmyslová zařízení

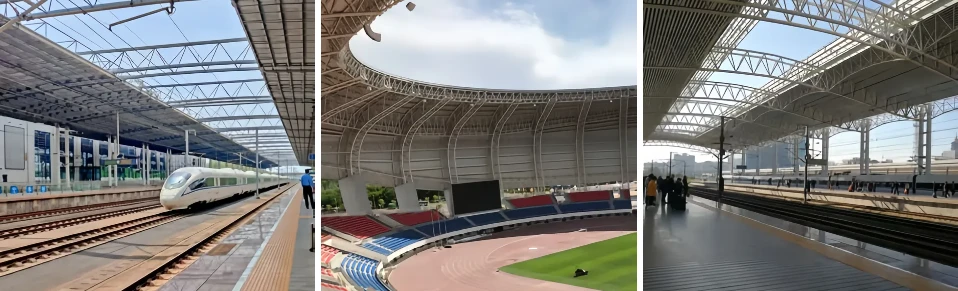

Ocelové nosníky na zakázku jsou vysoce-pevnostní a lehké konstrukční ocelové komponenty, široce používané pro stadiony, výstavní haly, mosty, letiště a průmyslové budovy.

GNEE dodává zakázkové střešní vazníky, prostorové vazníky, mostní vazníky, jeřábové vazníky a jevištní vazníky vyrobené z uhlíkové oceli, nerezové oceli a slitiny hliníku. Díky optimalizovanému konstrukčnímu návrhu, snadné instalaci v terénu a všestranným povrchovým úpravám včetně žárového zinkování a nátěru nabízíme celou řadu konvenčních ocelových vazníků, které dodávají vaše velké stavební projekty s dlouhou životností a náklady{3}{2}}{{101}



Trojúhelníkový střešní vazník

Popis:Jako jedna z nejtradičnějších a nejstabilnějších forem střešních příhradových konstrukcí se skládá z řady vzájemně propojených trojúhelníků.



Aplikace:Průmyslové budovy, sklady, dílny a výstavní haly.



Vlastnosti:

Vysoká stabilita s jednoduchou geometrickou strukturou;

Snadno vyrobitelné a{0}}efektivní z hlediska nákladů;

Lehký a přesto schopný unést velké zatížení střechy

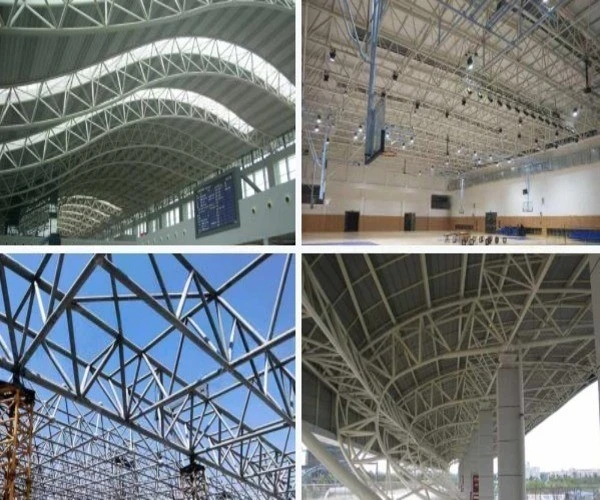

Trubkový prostorový nosník

Popis:Trubkový prostorový příhradový nosník je trojrozměrný příhradový systém složený z trubkových prvků.



Aplikace:Stadiony, letištní terminály, výstavní haly, velká nádraží a střechy náměstí



Vlastnosti:
Prostorová nosnost-a vysoká stabilita;
Lehká, vysoká pevnost a velké rozpětí;

Různé tvary umožňují vytvoření různě zakřivených ploch

Lichoběžníkový příhradový nosník

Popis:Tento typ vazníku má horní a spodní pásy uspořádané v lichoběžníkovém uspořádání. Poskytuje mírný sklon střechy a zároveň optimalizuje celkovou konstrukční výšku.



Aplikace:Sportovní arény, výstavní centra, továrny a hlediště.



Vlastnosti:

Ideální pro středně-rozponové střešní konstrukce;

Kompaktní a estetický vzhled;

Snižuje výšku střechy pro lepší prostorovou efektivitu

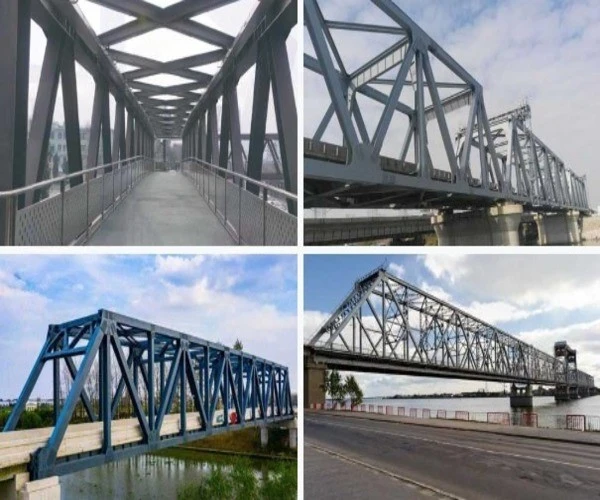

Mostní nosník

Popis:Dva hlavní typy: vazníky mostů pro pěší, vhodné pro lávky nebo lehké{0}}přístupové cesty; a vysokorychlostní železniční mostní příhradové nosníky, navržené pro stavbu železničních mostů.



Aplikace:Lávky pro pěší, vyvýšené chodníky, tovární koridory a mosty přes-malé řeky.



Vlastnosti:

Estetický design, který doplňuje fasády budov;

Lehká a přitom vysoká tuhost;

Rychlá stavba a snadná montáž-na místě







Věž a stožár

Popis:Jedná se o vysoké příhradové nebo trubkové konstrukce určené k podpoře antén, osvětlení, přenosu energie nebo monitorovacího zařízení. Věže jsou samonosné{1}}konstrukce, zatímco stožáry jsou obvykle stabilizovány kotevními dráty.



Aplikace:Komunikační věže, přenosové věže, světelné stožáry, podpůrné věže větrných turbín a monitorovací věže.



Vlastnosti:

Modulární výroba a doprava;

Nízké nároky na údržbu a dlouhá životnost;

Vysoká, stabilní konstrukce s vynikající odolností proti větru a seismické odolnosti



Naše výroba ocelových příhradových nosníků je založena na průmyslových-systémech výroby integrujících automatizaci a přesné strojírenství.

Komponenty základní suroviny

GNEE je zkušeným dodavatelem zakázkových řešení ocelových vazníků. Naše továrna vyrábí kompletní sortiment střešních vazníků, podlahových vazníků, vazníků a dalších konstrukčních rámových vazníků. Ocelové vazníky jsou vyráběny a dodávány v následujících konfiguracích na základě různých jakostí oceli a typů materiálů.

Komponenty trubkového nosníku

Součásti trubkových vazníků jsou vystaveny pouze axiálnímu tahu nebo tlaku, přičemž napětí je rovnoměrně rozloženo po průřezu-.

Komponenty úhlové ocelové příhradové konstrukce

Úhlové ocelové součásti se vyznačují lehkými průřezy{0}}a nižšími cenami.

H-Shape Truss Components

Komponenty příhradových nosníků s průřezem H{0}}se mohou pochlubit větším modulem průřezu, nižší hmotností a nižší spotřebou materiálu.

Komponenty krabicového nosníku



Komponenty skříňového vazníku se vyznačují vysokou celkovou tuhostí a nízkou hmotností.

Kompletní vybavení pro zpracování

Jako zkušený dodavatel řešení prefabrikovaných ocelových příhradových nosníků je GNEE vybavena komplexními výrobními zařízeními pro zajištění bezchybného provedení každého projektu.

CNC plazmový řezací stroj

Plně CNC nůžky

Svařování pod tavidlem, SAW

Tryskací stroj

Kontrola kvality

Systém kontroly kvality ocelových příhradových nosníků GNEE zahrnuje přísnou rozměrovou kontrolu, aby se zajistilo, že všechny členy a sestavy splňují konstrukční tolerance, ultrazvukové testování (UT) pro kritické svary k detekci vnitřních defektů, simulaci ověření zatížení pro vyhodnocení konstrukčního výkonu při stálém zatížení, provozním zatížení, zatížení větrem, zatížením sněhem a zatížením jeřábem, stejně jako kontrolu nátěru pro ověření kvality povrchové ochrany včetně požadavků na tloušťku nátěru, odolnost proti korozi, plnou přilnavost a projekt.

Testování tloušťky povlaku

Ultrazvukové testování, UT

Testování mechanických vlastností

Ultrazvukové měření tloušťky

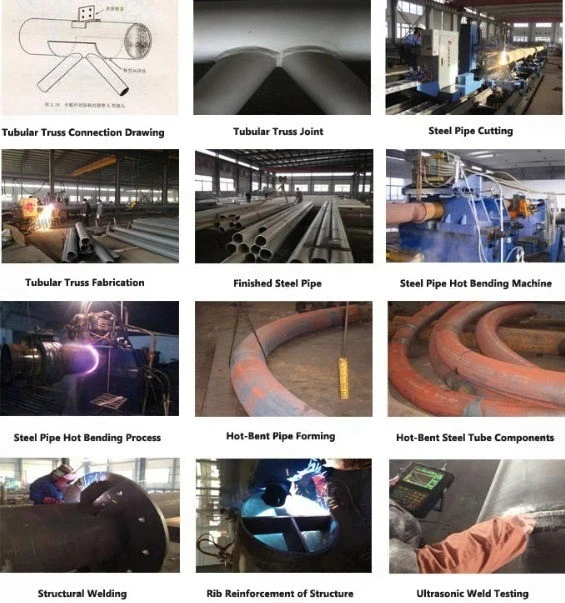

Hotová ocelová trubka → Řezání trubek → Ohýbání za tepla → Sestavení součástí → Svařování konstrukcí (včetně výztuh) → Testování ultrazvukem → Hotový trubkový nosník

GNEE zavádí přísnou přesnou výrobu a kontrolu kvality trubkových vazníků během celého procesu, od surovin až po hotové výrobky.



1. Příprava suroviny:Začínáme hotovými ocelovými trubkami, základní surovinou pro výrobu trubkových vazníků.



2. Řezání a tvarování trubek:Hotové ocelové trubky jsou řezány na požadované délky a úhly přesně v souladu s konstrukčními výkresy.



3. Ohýbání trubek za tepla:Řezané ocelové trubky se ohřívají a ohýbají ohýbacími stroji za tepla, aby se vytvořily složité zakřivené součásti pro trubkové nosníky, konkrétně tvarovky ohýbané za horka-.



4. Montáž a svařování:Součásti potrubí po řezání a ohýbání za tepla jsou sestaveny podle návrhu. Všechny díly jsou pevně spojeny konstrukčním svařováním. Konstrukční výztuhy jsou přivařeny v klíčových spojích pro zvýšení celkové strukturální pevnosti.



5. Kontrola kvality:Po svaření provádíme přísnou kontrolu svarů prostřednictvím ne-destruktivního testování včetně ultrazvukového testování. To zaručuje, že svarové spoje jsou bez vnitřních vad a plně splňují bezpečnostní normy.

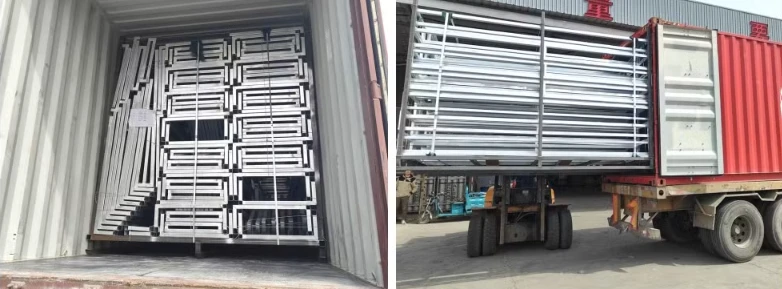

Naše ocelové vazníky jsou bezpečně zabaleny pomocí ocelových rámů, ochranného obalu a označeného modulárního svazku, aby byla zajištěna bezpečná přeprava. V závislosti na požadavcích projektu jsou dodávány jako prefabrikované moduly, segmentované jednotky nebo ploché-balíčky pro export vhodné pro kontejnerové nebo hromadné zásilky, které zajišťují efektivní nakládání, snížené riziko poškození a snadnou-instalaci na místě.

FAQ:

Jak se přepravují a montují nosníky s dlouhým{0}}rozponem na místě?

Příhradové nosníky jsou konstruovány tak, aby se dodávaly jako segmentované nebo ploché -moduly s velikostí pro kontejnery nebo-přívěsy s nízkou postelí, poté se sestavují šroubováním a svařováním v terénu na místě s malým plánem zdvihu a vybraným montážním výkresem.

Jak si mohu vybrat mezi svařovanými a šroubovými spoji vazníků?

Welded (AWS D1.1, UT-testováno) poskytuje hladké, souvislé spoje, které vyhovují trvalým těžkým konstrukcím; vysokopevnostní šroubové spoje (8,8/10,9) jsou čistší pro-montáž, demontáž a budoucí přemístění na místě. Často používáme hybridní dílenské svařování - se šroubovými spoji pole.

Jaká protipožární a korozní ochrana se doporučuje po dobu životnosti?

Pro korozi zvolte žárové{0}}pozinkování nebo tryskání Sa2,5 plus odpovídající nátěrový systém podle třídy prostředí. V případě požáru může být konstrukční ocel chráněna schváleným intumescentním nátěrem nebo pasivním protipožárním-obložením, aby bylo dosaženo požární odolnosti, kterou váš kód vyžaduje.

Navrhujete a detailujete krov, nebo pracujete z mých výkresů?

Obě. Pokud máte konstrukční výkresy, vyrobíme je přímo na ně; pokud máte pouze rozvržení, rozpětí, zatížení a umístění, náš inženýrský tým navrhne, vypracuje detaily a optimalizuje krov, poté vydá certifikovaný výrobní/montážní výkres ke schválení před výrobou.

Jaké informace musím odeslat, abych získal cenovou nabídku vazníků?

Rozpětí, rozteč polí nebo plán budovy, návrhová zatížení (střecha, sníh, vítr, jeřáb), cílová třída a spoj (svařovaný / šroubovaný), povrchová úprava (galvanicky zinkovaná / tryskaná-a{1}}lakovaná) a buď výkres, nebo požadované rozpětí a výška. Tím potvrdíme geometrii a cenovou nabídku do 24 hodin.
