Faktory, které je třeba vzít v úvahu při výběru správného výměníku tepla

Výměníky teplahrají klíčovou roli v mnoha průmyslových procesech tím, že usnadňují přenos tepla mezi dvěma nebo více tekutinami. Tato nezbytná zařízení zvyšují účinnost v mnoha průmyslových odvětvích, ať už se používají pro chlazení spalin v elektrárnách, ohřev napájecí vody v rafinériích nebo odpařování látek v chemických závodech.

Společnost GNEE jako přední výrobce výměníků tepla v Indii poskytuje vysoce-kvalitní řešení významným průmyslovým odvětvím již více než čtyři desetiletí. Vyrábíme přizpůsobené výměníky tepla podle celosvětových standardů ve velkém, vyspělém výrobním závodě s-vlastními testovacími a kontrolními laboratořemi, abychom splnili potřeby našich klientů.

Výměníky tepla umožňují kapalinám přenášet teplo bez dotyku. Umožňuje přenos tepelné energie z teplejší látky nebo procesu na chladnější nebo naopak. Výměníky tepla hrají zásadní roli v různých průmyslových provozech tím, že modulují teplotu pro různé aplikace.

Energetika, petrochemie, ropa a plyn, potraviny a nápoje a další průmyslová odvětví využívají výměníky tepla. Kromě toho se tepelné výměníky používají také v energetických zařízeních pro výrobu páry, chlazení spalin a ohřev napájecí vody. Kromě toho se tepelné výměníky používají v průmyslových odvětvích, jako je rafinace ropy pro předehřívání ropy a moderování spalin z pecí. Mezi další převládající aplikace patří výroba páry, vaření, kondenzace, rekuperace tepla a redukce plynů v různých tepelných procesech.

Výběr vhodného výměníku tepla pro průmyslovou aplikaci vyžaduje vyhodnocení klíčových konstrukčních faktorů pro zajištění bezpečnosti, účinnosti a spolehlivosti po celou dobu životnosti zařízení. Prozkoumejme tyto faktory podrobně:

Teplotní rozsah

Rozsah provozních teplot procesu je jedním z nejdůležitějších kritérií pro výběr průmyslových výměníků tepla.Výrobci průmyslových výměníků teplastejně jako GNEE dodržují protokoly ASME, které řídí hodnocení materiálu při různých teplotních třídách. Tepelné výměníky GNEE pracují efektivně při různých teplotách v závislosti na aplikaci.

Hodnocení tlaku

Manipulační kapacita výměníku tepla-musí odpovídat maximálnímu pracovnímu tlaku aplikace. Produkty GNEE splňují mezinárodní předpisy pro tlakové nádoby jako ASME, ISO atd., což zajišťuje jejich bezpečnost. V závislosti na typu a velikosti většina plášťových a trubkových výměníků od GNEE odolá tlaku až 30 barů.

Stavební materiály

Různé faktory mění výběr materiálu pro výrobu a obvykle se liší od hlavního cíle, jako je:

• Odolnost proti korozi
• Vodivost
• Odolnost proti pnutí a praskání
• Snadná manipulace a výroba
• Bod tání
• Náklady

Na základě vlastností používaných kapalin je rozhodující odolnost proti korozi. Jako přední výrobce průmyslových výměníků tepla nabízí GNEE různé materiály odolné proti korozi-, včetně uhlíkové oceli, nerezové oceli, Hastelloy, Monel, titanu, tantalu atd. Tyto materiály jsou vhodné pro aplikace zahrnující slanost, chemikálie, kyseliny, žíraviny, extrémní teploty a kryogenní podmínky.

Tepelná účinnost

Požadované rozměry a náklady výměníku tepla jsou do značné míry určeny jeho rychlostí přenosu tepla a účinností. Dokonce i ve složitých aplikacích zahrnujících víceprůchodové konfigurace nebo povinnosti se změnou fáze dosahují některé pokročilé kompaktní konstrukce obvykle tepelné účinnosti přes 90 %. Některé modely jsou označeny ASME 'K', aby byla zaručena tepelná účinnost.

Stopa

Dostupný instalační prostor určuje typ výměníku tepla – skořepinový-a{1}trubkový, kompaktní nebo rozšířený povrch. Inženýři ze společnosti GNEE optimalizují návrhy pro co nejmenší půdorys, aniž by museli obětovat možnosti přenosu tepla nebo omezení tlaku. Kromě toho nabízejí více-průchodové modulární konstrukce, které se hodí do stísněných prostor.

Snadné čištění

V průběhu času koroze a vodní kámen snižují účinnost přenosu tepla, což vyžaduje pravidelné čištění. Je nezbytné hledat výrobce výměníků tepla, který navrhuje četná zařízení s odvodňovacími spodními sběrači a odnímatelnými svazky trubek pro přímé-čištění na místě mechanické nebo CIP, aby se obnovila účinnost přenosu tepla.

Znečištění a údržba

Při výběru zařízení od spolehlivého dodavatele výměníků tepla je třeba pamatovat na znečištění. Během operací může zasahující tekutina a okolní podmínky vést k zanášení, což je tvorba nežádoucích usazenin materiálu na teplosměnné ploše během procesu ohřevu a chlazení. Je klasifikován do čtyř typů: inkrustace, tvorba vodního kamene, sediment a biologický růst. Rychlost tekutiny, teplota, chemie a výrobní materiály jsou čtyři klíčové faktory, které hrají hlavní roli při zanášení.

Znečištění povede ke zvýšenému čištění a údržbě. Při navrhování výměníku tepla se tedy ujistěte, že jste podrobně vysvětlili všechny požadavky, proces a další věci, aby výrobce výměníku tepla mohl podle toho navrhnout a vybrat materiál pro výrobu.

Pro průmyslové aplikace je k dispozici několik typů výměníků tepla. Zde jsou některé různé typy zařízení dodávaných výrobci výměníků tepla v Indii:

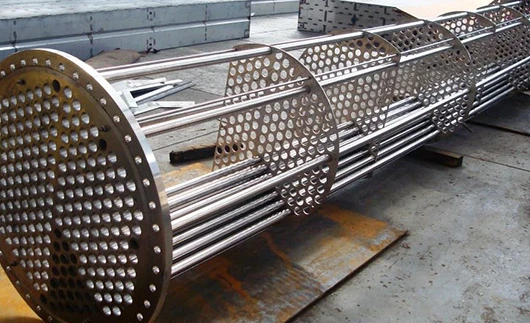

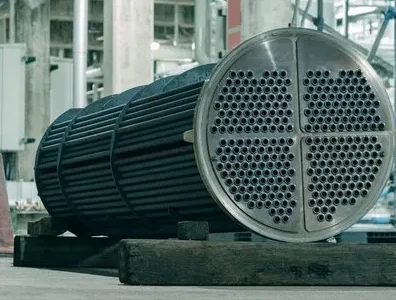

Plášťový a trubkový výměník tepla

Díky své přizpůsobivé konstrukci je to jeden z nejrozšířenějších typů výměníků tepla v různých zpracovatelských odvětvích. Skládá se z válcového pláště s několika trubkovými průchody obsahujícími svázané trubky. Teplo se přenáší mezi pláštěm a průchody, jak jimi proudí tekutiny. GNEE, jeden z největších dodavatelů tepelných výměníků, vyrábí velké pláště a trubkové jednotky v různých konfiguracích pro různé tepelné výkony od 5 kW do 100 MW.

Vlnitý plášťový a trubkový výměník tepla

Vlnitý výměník tepla je cenově-efektivní varianta výměníků tepla s pláštěm a trubkami. Tepelný výměník z vlnité trubky obsahuje vlnitou trubku, trubku se spirálovou drážkou získanou z hladké trubky tvářením za studena. Počet startů šroubovice lze přizpůsobit spolu s úhlem pro optimalizaci přenosu tepla a výkonu. Jednou z největších výhod výměníků tepla z vlnitých trubek, kvůli které je velmi žádaný ze strany dodavatelů výměníků tepla, je rostoucí turbulence tekutiny při proudění z vnitřní trubky. Turbulentní proudění v těchto výměnících tepla může probíhat i při nízkém Reynoldsově čísle.

Dvojitá trubka

Dvoutrubkový nebo dvoutrubkový průmyslový výměník tepla je ideální pro průmyslová odvětví, jejichž provoz se točí kolem vysoko-tlakých a vysokoteplotních aplikací, protože se mohou roztahovat a mají pevnou konstrukci. Běžně se používá v protiproudu, kde je vyžadován opačný směr proudění. Zahrnuje trubku, která poskytuje centrální vodivou bariéru, která zabraňuje jak proudícím kapalinám, tak přilehlé trubce ve vytvoření tvaru prstence. Používají se tam, kde plášťové a trubkové výměníky tepla nezajišťují potřebný přenos tepla a používají se sériově nebo paralelně ke zvýšení teploty.

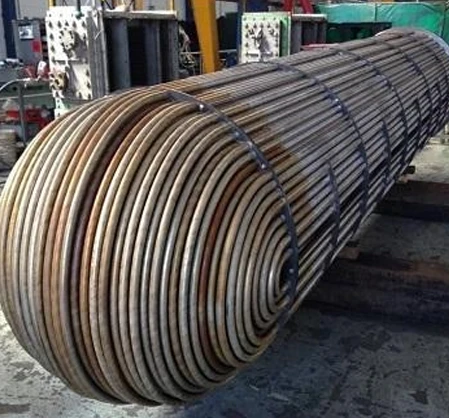

U-Tube

Trubkový výměník tepla AU{0}} je typ trubkového výměníku tepla, který se používá v ropných a chemických strojích. Hlavními klíčovými součástmi U-trubkového výměníku tepla jsou trubková skříň, plášť a svazek trubek. U-trubice poskytují neomezenou expanzi, svazek trubek lze vyjmout za účelem čištění a je také možné uvolnit malý svazek-na-trubice. Tvar U- zohledňuje tepelné namáhání a zabírá o něco menší objem než přímý trubkový výměník tepla. Kromě toho poskytuje pouze nízkou{10}}ztrátu tlaku během procesu.

Žebrovaná trubka – spirálová a podélná

Žebrované trubkové tepelné výměníky obsahují žebrovanou trubku, řadu trubek, kde jsou žebra přidána na vnější straně pro zvětšení kontaktní plochy s tekutinou pro výměnu tepla mezi tekutinou uvnitř trubky a tekutinou vně trubky.

Žebrované trubky jsou dvou typů:

• Šroubovitá –Šroubovité žebrované trubky mají žebra spirálovitě navinutá kolem stolu, čímž vytvářejí spirálovitý tvar. Kromě zvětšení plochy povrchu vytváří spirálový vzor turbulence pro zlepšení přenosu tepla a je navržen pro provoz v drsných podmínkách.
• Podélný –Podélná žebrovaná trubka má podélná žebra nebo hřebeny probíhající podél vnější strany trubky. Tato žebra zvětšují povrch trubky a zvyšují celkový přenos tepla mezi tekutinami.

Balíček s plovoucí hlavou

Svazkový výměník tepla s plovoucí hlavou je variantou trubkového výměníku tepla, kde je kombinace trubkovnice nezávislá a může se volně pohybovat v plášti. Poskytují odolnost proti tepelnému namáhání a únavě. Je to jeden z nejlepších výměníků tepla poskytovaných výrobci výměníků tepla, protože se používá v aplikacích, kde je teplota mezi trubkou a pláštěm vysoká, což způsobuje problémy s rozpínáním. Přichází však s výrazně vysokými náklady.

Typ vlásenky

Vlásenkové výměníky tepla mají jednu z nejúčinnějších konstrukcí pro aplikace vyžadující teplotní křížení (výstupní teplota horké tekutiny je nižší než teplota studené tekutiny), protože má málo sekcí a menší povrch. Používají skutečný proti{1}}proud, čímž maximalizují teplotní rozdíly mezi kapalinami- na straně pláště a-trubice.

Pochopení klíčových faktorů, jako jsou provozní teploty a tlaky, konstrukční materiály, požadavky na účinnost a prostorová omezení, je nezbytné pro výběr optimálního průmyslového výměníku tepla. GNEE l, jeden z předních výrobců výměníků tepla v Indii, navrhuje a vyrábí přizpůsobená řešení průmyslových výměníků tepla podle mezinárodních protokolů a norem.

Jako společnost s certifikací ASME 'U' poskytuje GNEE odborné konzultace, které vám pomohou při výběru nejvhodnějšího výměníku tepla pro vaše procesní potřeby. Okamžitě kontaktujte náš tým a prodiskutujte specifické požadavky vašeho projektu a požadavky na řešení výměníku tepla.

Vyžádejte si nabídky HX

Pokud jde o konkrétní rozměry, jmenovité hodnoty tlaku, normy odolnosti proti korozi a parametry účinnosti přenosu tepla výměníků tepla, můžete nás přímo kontaktovat, abychom vám poskytli přizpůsobený plán specifikací, který vám pomůže přesně odpovídat vašim požadavkům na výrobu nebo proces.
