Porozumění pravidlu 10/13 pro výměníky tepla s pláštěm a trubkami: Průvodce pro nové inženýry

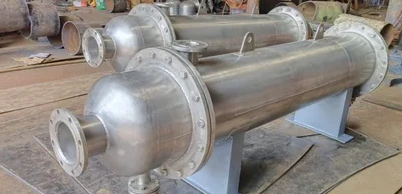

Pravidlo 10/13 poskytuje návod pro stanovení návrhových tlaků vplášťové a trubkové výměníky tepla.
Zjednodušeně řečeno zajišťuje, že návrhový tlak strany s nižším tlakem (ať už jde o plášťovou nebo trubkovou stranu) je nastaven na minimálně 10/13 návrhového tlaku strany s vyšším tlakem.
Proč je důležité pravidlo 10/13?
Toto pravidlo hraje zásadní roli při zajištění bezpečnosti a účinnosti výměníků tepla. Dodržováním této zásady minimalizujeme riziko mechanického poškození, zejména při neočekávaných událostech, jako je prasknutí trubky.
Příklad: Zvažte konstrukční data pro plášťový a trubkový výměník tepla, kde návrhový tlak na straně pláště je 34 barg a konstrukční tlak na straně trubky je 43 barg. Pokud dojde k prasknutí trubice, plášť bude vystaven tlaku 43 barg.
Dokáže skořepina odolat tlaku? Ano, může. Plášť byl hydrotestován na 1,3 × 34 barg=44.2 barg. Proto by měl být konstrukční tlak pláště 10/13 maximálního povoleného pracovního tlaku (MAWP) trubky.
V tomto případě 10/13 × 43.7=33.6 barg (zaokrouhleno nahoru na 34).
Zde je několik klíčových bodů souvisejících s ASME VIII Div 1
Hydrotest: Po zhotovení tlakové nádoby nebo výměníku tepla se provede hydrostatická zkouška. Tento test hodnotí integritu zařízení jeho naplněním vodou a působením tlaku.
Zkušební tlak: ASME VIII Div 1 specifikuje, že zkušební tlak musí být alespoň 1,3násobek MAWP.
Závěr:Hodnota 10/13 zajišťuje, že i když tlak na spodní straně stoupne, aby odpovídal vyšší straně, nepřekročí limit zkušebního tlaku.
Dalším způsobem, jak zajistit bezpečnost systému, je instalace systému přetlakového ventilu na straně nižšího tlaku.
Pokud potřebujete přizpůsobený tepelný výměník pro zvláštní pracovní podmínky (např. ultra-vysokotlaká struktura, materiál z titanové slitiny, více{3}}proudový design kanálu), můžete nám kdykoli poslat dotaz nebo nás kontaktovat. Po-hloubkové komunikaci vám dodáme konkrétní specifikace a technické plány.
E-mail:global@gneesteels.com
FAQ
Otázka: Jaké je pravidlo 10 13 pro výměník tepla plášť a trubka?
A: Zjednodušeně řečeno zajišťuje, že návrhový tlak strany s nižším tlakem (ať už jde o plášťovou nebo trubkovou stranu) je nastaven na minimálně 10/13 návrhového tlaku strany s vyšším tlakem.
Otázka: Jaké jsou výhody trubkového výměníku tepla?
Odpověď: Mají také významné výhody při údržbě: Plášťové a trubkové výměníky tepla mají konstrukci, která se hodí pro zjednodušenou údržbu, zvýšenou bezpečnost a celkově bezporuchový-provoz. Konstrukce plášťových a trubkových výměníků tepla umožňuje rychlou identifikaci netěsností a ochranu před zbytkem jednotky.
Otázka: Co je výměník tepla a jeho funkce?
A: Tepelný výměník je systém používaný k přenosu tepla mezi zdrojem a pracovní tekutinou. Výměníky tepla se používají v procesech chlazení i vytápění. Kapaliny mohou být odděleny pevnou stěnou, aby se zabránilo smíchání, nebo mohou být v přímém kontaktu.
Otázka: Jaké jsou tři typy výměníků tepla?
Odpověď: Klasifikace-založená na konstrukci kategorizuje výměníky tepla na základě jejich fyzické struktury a designu. Zahrnuje typy jako plášťové a trubkové, deskové a žebrované trubkové výměníky tepla, z nichž každý má odlišné vlastnosti a výhody v aplikacích přenosu tepla.
Otázka: Kde používáte výměník tepla?
Odpověď: Výměníky tepla se používají v řadě aplikací včetně klimatizace, chemických závodů, petrochemických závodů, ropných rafinérií, elektráren, zpracování zemního plynu, chlazení, čištění odpadních vod a vytápění prostor.
