Co způsobuje netěsnosti v trubkových výměnících tepla?

Příčiny netěsností v aplášťový a trubkový výměník teplalze rozdělit do dvou kategorií:

výrobní problémy s trubkami a nesprávné použití výměníku tepla operátorem.

Konstrukce, která zabraňuje netěsnostem, je jedním z aspektů dobrého návrhu plášťových a trubkových výměníků tepla.

Ve většině případů (99%+) jsou trubky výměníku tepla bezešvé s trubkovnicí. Nejsou svařované, ale jsou vyrobeny jako jeden kus. To výrazně snižuje možnost jakéhokoli úniku.

Výměníky tepla jsou však někdy vyráběny z materiálů nebo technologií nevhodných pro danou aplikaci, aby se většinou snížil rozpočet. To je, když nastanou problémy.

Zde je několik příkladů.

• Ve výměníku tepla vystaveném tepelnému namáhání nebo korozi mohou bezešvé nebo svařované trubky selhat. Všimněte si, že procento svařovaných trubek, které selžou, je výrazně vyšší.
• Ve výměníku tepla, který pracuje s kapalinami o vysoké teplotě (např. přehřívač páry), lze trubky jednoduše spálit do bodu trvalého poškození.
• Když tepelný výměník zpracovává chlorid a vodu, vysoké teploty způsobí, že se voda vyvaří a zanechá vyšší koncentraci chloridu než voda. To způsobuje korozi potrubí a způsobuje netěsnost. Kromě toho, když součásti použité ke stavbě výměníků tepla mají zbytková napětí generovaná během výrobního procesu (trubky ohybu U), může dojít ke vzniku prasklin způsobených korozí napětím.
• Nakonec uvažujme nejen vysoké teploty, ale také distribuci vysokých teplot napříč trubkovnicí. Když má jedna strana trubkovnice výrazně odlišnou teplotu než druhá, celá trubkovnice se deformuje. To je pro funkci těsnění fatální.

Ve všech případech je výsledkem smíchání horkého a studeného materiálu.

Poučení je vždy navrhnout výměník tepla se správnými materiály pro danou aplikaci a postavit jej pomocí moderních, vysoce kvalitních výrobních technik.

Výměníky tepla jsou obecně přehnaně{0}}dimenzované. Musí fungovat po letech používání a v prostředí, které způsobuje znečištění trubek. Pokud by byl tepelný výměník potřeba v ropné rafinérii, která produkuje 1 000 barelů ropy za minutu, byl by tepelný výměník pravděpodobně navržen tak, aby zvládl asi 1 500 barelů.

Budování výměníků tepla tímto způsobem je skvělé pro dlouhou životnost a spolehlivost, ale co se stane, když tato ropná rafinerie chce produkovat o 50 % více ropy? Mohli by posunout systém na jeho hranice. Výměník to zvládne, ale za cenu. Tekutina prochází stejným průřezem- větší rychlostí, a když rychlost stoupá, dochází k vibracím. Pak dojde k erozi trysek.

Protlačení tepelného výměníku za jeho konstrukční parametry povede k mnohem rychlejšímu opotřebení zařízení, což povede k netěsnostem a poruchám.

Únikům výměníku tepla lze předejít dodržením jejich konstrukčních parametrů. Pokud chcete změnit provoz výměníku tepla, měli byste si promluvit s výrobcem výměníku tepla, aby bylo možné prozkoumat potenciální dopad jakýchkoli změn.

Spolupracujte s důvěryhodným výrobcem, který použije vhodné vzory a materiály. Ve společnosti GNEE máme více než 100 let zkušeností s konstrukcí výměníků tepla a vždy klademe vztah s našimi zákazníky na první místo. Více se dozvíte na této stránce: Proč s námi spolupracovat?

Následující kroky by měly být provedeny buď s vašimi interními techniky, nebo s pomocí vašeho výrobce.

První věcí je zkontrolovat únik. Podívejte se, kolik trubic uniká a závažnost úniku.

Pro odstranění úniku existuje několik možností.

Možná se vám podaří zapojit trubky, které způsobují problém. Vzhledem k tomu, že plášťové trubkové výměníky jsou předimenzované, pokud vám uniká jen malé procento trubek (např. méně než 5 %) a zablokujete je, výměník stále splní svou povinnost.

Kvůli znečištění jsou některé výměníky tepla o 50 % větší, než je nezbytně nutné. Takže pár procent tu a tam nemá žádný vliv na provoz.

Namísto ucpávání trubek může být upřednostňovanou možností opětovné{0}}trubičky. To platí, když trubky nejsou přivařeny k trubkovnici. Problémové trubky se vyjmou, vymění a výměník tepla může běžet jako normálně.

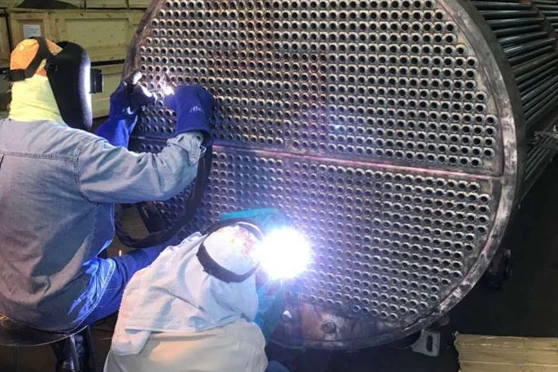

V případech, kdy je trubkovnice zkroucená, může být možné ji strojně opracovat zpět do použitelného stavu. V závažnějších případech může být nutné vyměnit celou trubkovnici, i když je to drahé řešení.

Rozsáhlé opravy obvykle znamenají odeslání výměníku tepla zpět výrobci, i když příležitostně lze práci provést-na místě.
