Pro odvětví vyžadující spolehlivou dodávku kyslíku-by neměla být geografická poloha omezením. Tradiční zařízení na výrobu kyslíku však často čelí výraznému snížení výkonu při provozu ve vysokých nadmořských výškách. Úkol je jasný: jak se zvyšuje nadmořská výška,klesá hustota vzduchu, tlak a teplota, které přímo ovlivňují hmotnostní tok vzduchu do systému a účinnost procesu separace jádra.
Kyslíkové generátory GNEE VPSA (Vacuum Pressure Swing Adsorption) překonaly tyto bariéry prostřednictvím cílených technických průlomů a poskytují konzistentní, vysoce{0}}čistý výstup kyslíku od hladiny moře do nadmořských výšek přesahujících 4 000 metrů.
Tento článek zkoumá klíčové technologické inovace, které zajišťují nekompromisní výkon ve všech terénech.
The High{0}}Altitude Challenge: Proč standardní systémy selhávají
Ve vysokých nadmořských výškách se zásadní provozní podmínky pro separaci vzduchu dramaticky mění:
Snížená hustota vzduchu:Nižší atmosférický tlak znamená méně molekul kyslíku na metr krychlový nasávaného vzduchu. Standardní kompresor s pevným pohybemobjemvzduchu bude tedy zpracovávat nižšímšekyslíku, což vede k vážnému poklesu výrobní kapacity, pokud není kompenzováno.
Nižší účinnost odvodu tepla:Řídší vzduch snižuje účinnost chlazení radiátorů a vzduchem{0}}chlazených výměníků tepla, což způsobuje, že se kritické součásti, jako jsou kompresory a vývěvy, zahřívají, čímž hrozí přehřátí a kratší životnost.
Změněná dynamika adsorpce:Proces adsorpce s kolísáním vakua je jemně vyladěn na konkrétní tlakové poměry. Nižší okolní tlak ve výšce narušuje tuto rovnováhu a ovlivňuje schopnost zeolitového síta účinně adsorbovat dusík, což ohrožuje obačistota kyslíku a rychlost regenerace.
Základní technologické průlomy pro přizpůsobivost nadmořské výšce
K řešení těchto problémů integrovali inženýři GNEE do našich systémů VPSA sadu adaptivních technologií.
1. Inteligentní systém kompenzace hmotnosti vzduchu
Jádro přizpůsobení nadmořské výšce spočívá v zajištění konzistentního hmotnostního proudění vzduchu do nádob adsorbéru.
Turbodmychadla s proměnným{0}}frekvenčním pohonem (VFD):Namísto kompresorů s pevnými{0}}rychlostmi využívají systémy GNEE vysoce{1}}výkonná turbodmychadla VFD. Integrovaný řídicí systém, napájený snímači okolního tlaku,automaticky zvyšuje otáčky dmychadlanasávat větší objem vzduchu a tím kompenzovat nižší hustotu a udržovat požadovanouhmotnostní průtokmolekul kyslíku.
Přesné vstupní vodicí lopatky:Nastavitelné vstupní vodicí lopatky ve spojení s VFD optimalizují aerodynamickou účinnost kompresoru při měnících se vstupních tlacích, zabraňují rázům a zajišťují stabilní, energeticky-účinný provoz.
2. Pokročilá-nadmořská výška Thermal Management
Zabránění přehřátí je pro spolehlivost v prostředí s řídkým vzduchem zásadní-.
Nadměrně velké a{0}}vysokoúčinné chladicí systémy:Navrhujeme systémy světší, vysoké-žebrované výměníky teplakteré maximalizují povrch pro odvod tepla ve vzduchu s nízkou-hustotou. Pro kritické aplikace integrujemedeskové výměníky teplas uzavřeným-smyčkem vodního chlazení, které eliminuje závislost primárního chlazení na okolním vzduchu.
Inteligentní ovládání ventilátoru:Chladicí ventilátory jsou vybaveny vlastními VFD. Systém dynamicky upravuje rychlost ventilátoru na základě údajů o teplotě v reálném čase- z více bodů, čímž zajišťuje dostatečné chlazení a zároveň minimalizuje parazitní spotřebu energie.
3. Adaptivní řízení procesu a optimalizace sítového lože
Samotný proces adsorpce musí být překalibrován na nadmořskou výšku.
Nastavení dynamického tlaku a doby cyklu:Patentovaný řídicí algoritmus automaticky upravuje nastavené hodnoty provozního tlaku systému a načasování cyklů adsorpce/regenerace. To kompenzuje změněné tlakové rozdíly a zajišťuje, že zeolitové síto funguje optimálněcílová čistota kyslíku (např. 90-95 %)a vysokou míru regenerace kyslíku.
Přizpůsobené receptury pro balení síta:U projektů s definovanou trvalou-výškovou instalací optimalizujeme prolnutí a vrstvenízeolitová molekulová sítaa vysoušedla speciálně pro prostředí s nižším-tlakem, která zlepšují adsorpční kinetiku a kapacitu již od fáze návrhu.
4. Odlehčení a robustnost součástí
Standardní součásti jsou v nadmořské výšce namáhány odlišně.
Nadmořská výška-Omezené motory a pohony:Všechny elektromotory a pohony jsou vybírány s výkonovými rezervami, které zohledňují sníženou kapacitu chlazení ve vysokých nadmořských výškách, což zajišťuje jejich provoz v bezpečných teplotních rozmezích při plné zátěži.
Robustní přístrojové vybavení:Tlakové senzory, ventily a ovládací prvky jsou určeny pro požadovaný rozšířený rozsah, od pod-podtlakových podmínek až po zvýšené kompresní poměry potřebné ve vysokých-nadmořských výškách.
Porovnání výkonu: Standardní vs. Nadmořská{1}}upravená VPSA
| Parametr | Standardní VPSA (na 3 000 m) | GNEE Altitude-Adapted VPSA (na 3 000 m) |
|---|---|---|
| Výstupní kapacita kyslíku | Může klesnout o 25-35% | Udržuje 100 % jmenovité kapacity |
| Čistota kyslíku | Může se stát nestabilní nebo degradovat | Důsledně udržuje specifikovanou čistotu (např. 93 %) |
| Stabilita systému | Nebezpečí přehřátí alarmů a vypnutí | Stabilní provoz s řízenou teplotou komponent |
| Energetická účinnost | Účinnost (kWh/Nm³ O₂) se výrazně zhoršuje | Optimalizované ovládání zachovává téměř{0}}efektivitu návrhu |
| Designový přístup | Jedna-velikost-sedí-všem | Před-nakonfigurováno a testováno pro konkrétní pásma nadmořské výšky |
Case in Point: Systém GNEE na těžebním místě na plošině 3 800 m

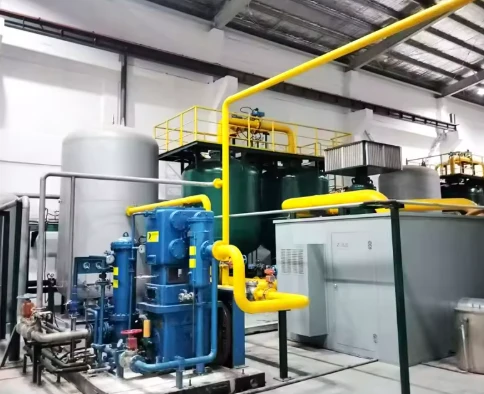

Polymetalický důl v Andách vyžadoval pro svůj proces loužení spolehlivý přívod kyslíku 2 000 Nm³/h. Předchozí zařízení nedosahovalo výkonu a neustále se přehřívalo. GNEE dodává akontejnerový závod VPSA-přizpůsobený nadmořské výšceobsahuje turbodmychadla VFD, vylepšenou smyčku vodního{0}}chlazení a přizpůsobený profil ovládání.
Výsledky:Rostlina dosáhla100 % své jmenovité kapacity a 93 % čistoty od prvního dnev prostředí tenkého{0}}vzduchu. Inteligentní systém tepelného managementu udržoval všechny komponenty v bezpečných provozních mezích a poskytoval dodávky99,5% provozní dostupnostv prvním roce, což umožňuje nepřerušovanou výrobu.
Závěr: Dodávka kyslíku bez geografických omezení
Schopnost poskytovat garantovaný výkon bez ohledu na nadmořskou výšku již není teoretickou výhodou, ale praktickou inženýrskou realitou. Průlomy GNEE vkompenzace vzduchové hmotnosti, adaptivní tepelné řízení a inteligentní řízení procesupřeměňte technologii VPSA na skutečně odolné a globálně použitelné řešení. Ať už jde o vysoko-horský důl, náhorní-čističku odpadních vod nebo horskou nemocnici, vaše zásobování kyslíkem může být nyní stejně spolehlivé, jako byste byli na úrovni moře.
Omezuje umístění vašeho projektu vaše možnosti dodávek kyslíku?
Kontaktujte technický tým společnosti GNEE a požádejte o bezplatné posouzení proveditelnosti-pro konkrétní výšku.Zanalyzujeme podmínky vašeho webu a poskytneme podrobnou záruku výkonu systému vytvořeného tak, aby prosperoval ve vašem prostředí.
